Как составить техническое задание на сетку для фильтрующего узла

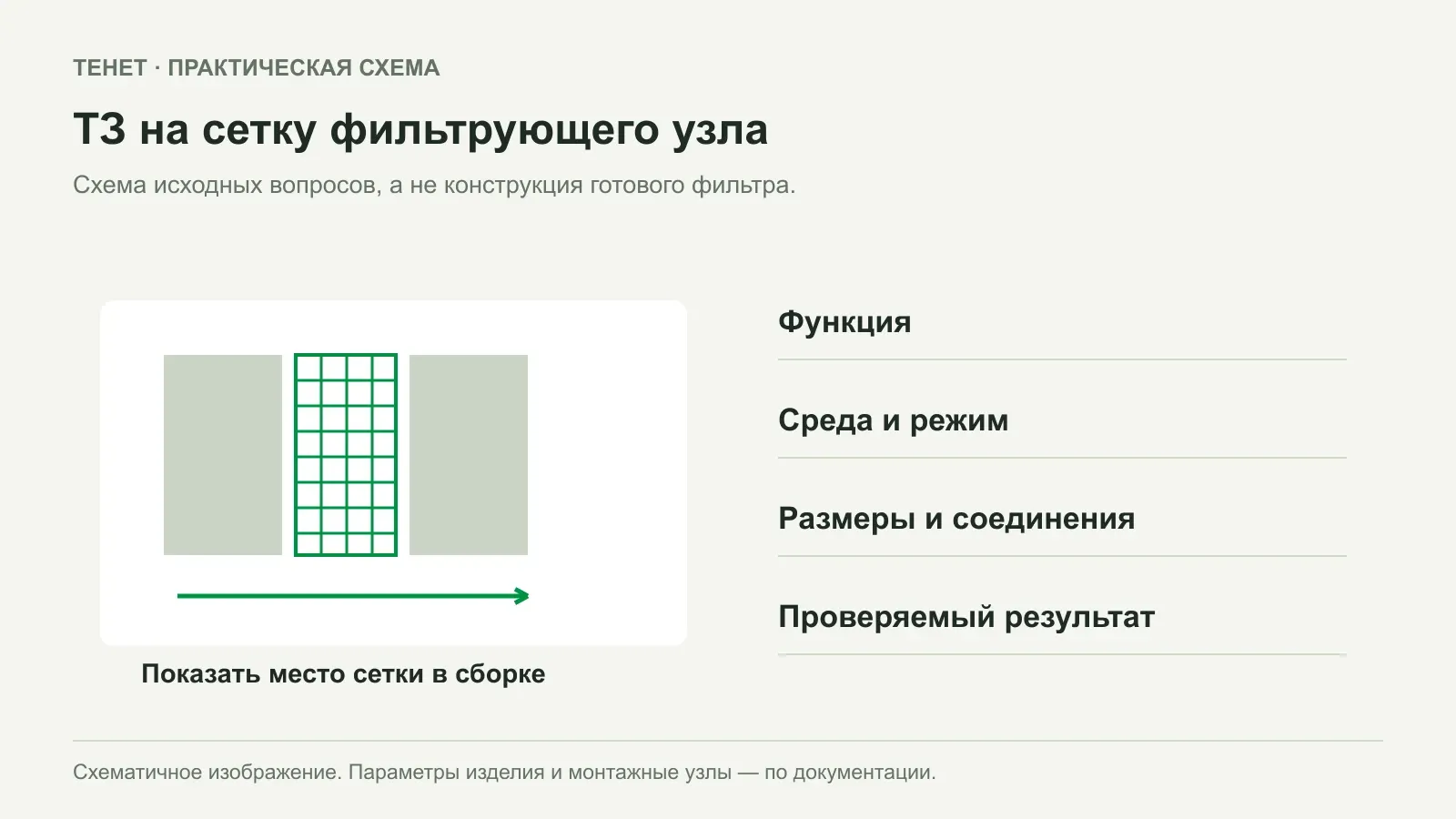

Исходные вопросы для подбора сетки в фильтрующий узел. Условное изображение слоёв не является схемой готового фильтра.

Техническое задание на сетку для фильтрующего узла начинают с её функции в сборке. Сетка может поддерживать другой материал, разделять слои, формировать канал потока или выполнять предусмотренную фильтрующую задачу. Если сразу указать только размер ячейки и рулона, поставщик не узнает, какие свойства действительно важны.

Хорошее ТЗ связывает изделие, условия работы, геометрию и критерии приёмки. Оно позволяет запросить подходящие образцы и сравнить предложения без догадок. Ниже — структура такого задания для предварительного подбора; рабочие режимы и допустимые значения задаёт разработчик конкретного оборудования.

Как описать функцию сетки

Начните с простой фразы: «Сетка находится между… и нужна для…». Добавьте схему узла с направлением потока и обозначением соседних материалов. На ней должно быть видно, что именно соприкасается с сеткой и какие поверхности остаются открытыми.

Если задача состоит в задержании частиц, задайте требуемый результат и способ его проверки. Размер отверстия на фотографии не равен автоматически точности фильтрации готового узла. Сборка, уплотнение, режим и другие элементы тоже входят в техническое задание.

Для предварительного разграничения полезна статья о роли сетки в фильтрующем элементе. В самом ТЗ оставляйте одну конкретную функцию либо перечисляйте несколько функций раздельно, с собственными требованиями к каждой.

Какие условия среды передать поставщику

Опишите рабочую среду настолько точно, насколько это требуется разработчику узла: состав, возможные примеси, температуру и характер контакта. Укажите штатные и предусмотренные нештатные режимы отдельно. Фраза «работает с водой» не показывает ни состав среды, ни условия очистки.

Химическую совместимость нельзя устанавливать только по общему названию полимера. Для выбранного изделия нужно получить подтверждение применимости к заявленным условиям. Если требования касаются контакта с пищевой продукцией или питьевой водой, их указывают явно и запрашивают относящиеся к изделию документы.

Блок исходных данных	Что записать
Среда	Состав и известные загрязнения
Режим работы	Температуры, длительность и цикличность контакта
Воздействия	Параметры, которые должен учитывать разработчик узла
Очистка	Средства, последовательность и условия обработки
Ограничения	Требования к выделениям, загрязнениям и документам

Неизвестное значение помечайте как вопрос, а не заменяйте нулём. У поставщика должно быть понятно, какие сведения уже утверждены, какие предварительны и что ещё предстоит измерить. Такой статус полезнее длинного описания без разделения достоверности данных.

Какие размеры и соединения включить

Укажите габариты заготовки и размеры структуры отдельно. Формат рулона относится к поставке; отверстие, толщина и другие показатели относятся к самому материалу. Для каждого размера задайте метод измерения или ссылку на согласованный документ, когда от этого зависит приёмка.

Схема должна показывать контакт с корпусом, соседними слоями и креплениями. Запишите, может ли заготовка поворачиваться при раскрое, какие кромки участвуют в соединении и где нельзя менять геометрию. Не подменяйте чертёж фразой «обрезать по месту», если повторяемость размера влияет на работу узла.

В каталоге можно начать обсуждение с сетки для фильтров 1 × 100 м или формата 2 × 100 м. Ссылки фиксируют позиции для запроса. Допустимые режимы, точность фильтрации и совместимость конкретной сборки из названия страницы не следуют.

Для опытной партии полезно согласовать, в каком виде придёт материал: целым рулоном, отрезком или заготовками. Если предполагается дополнительная обработка, её исполнитель и критерии результата должны быть определены до сравнения стоимости вариантов.

Как учесть обслуживание узла

Опишите, будет ли материал одноразовым или предполагается повторное использование после обслуживания. Во втором случае разработчик задаёт допустимую процедуру и критерии возврата в работу. Внешняя чистота не подтверждает сохранение всех требуемых свойств.

Укажите доступ к сетке при разборке: что снимают, где можно осмотреть материал, какие участки остаются скрытыми. Если замена требует остановки оборудования, это влияет на организацию запаса и формат поставки. Для закупки может оказаться удобнее комплект проверенных заготовок, чем большой рулон без утверждённой карты раскроя.

Отдельно перечислите признаки, при которых элемент выводят из эксплуатации по принятой инструкции. Не назначайте их произвольно в коммерческом описании. Условия замены должны быть связаны с работой конкретного узла и документами его разработчика.

При изменении моющего средства, соседнего материала или режима работы вернитесь к исходному ТЗ. Подтверждение старой конфигурации нельзя автоматически считать подтверждением новой. Сохраняйте версию задания рядом с результатом опытной проверки.

Как оформить программу проверки и заявку

До испытания согласуйте, какой результат считается приемлемым. Укажите образец, конфигурацию узла, режим, измеряемые показатели и ответственного. Критерии не стоит формулировать задним числом под полученный результат.

Раздел программы	Что помогает исключить неоднозначность
Идентификация	Код материала, партия и версия заготовки
Сборка	Чертёж узла и соседние элементы
Условия	Описанный режим и последовательность проверки
Результат	Показатели и заранее заданные границы
Решение	Допуск к согласованной задаче либо список доработок

Протокол должен различать наблюдение и вывод. Запись «видимых повреждений нет» сообщает результат осмотра, но не заменяет измерение другого требуемого показателя. Также нельзя расширять успешную пробу на неизвестные среды или режимы.

Для первого обращения достаточно структурированного файла со схемой и таблицей исходных данных. Приложите фотографии существующего узла, если они помогают понять расположение материала, но уберите лишнюю конфиденциальную информацию об оборудовании.

Передать задачу можно через раздел промышленного применения сеток. Укажите функцию, рабочую среду, размеры и необходимость образца. Такой запрос даёт основу для предметного подбора и проверки, а после согласования превращается в воспроизводимую спецификацию для повторных закупок.
