Сетка для фильтра: рабочий фильтрующий слой или опорный каркас

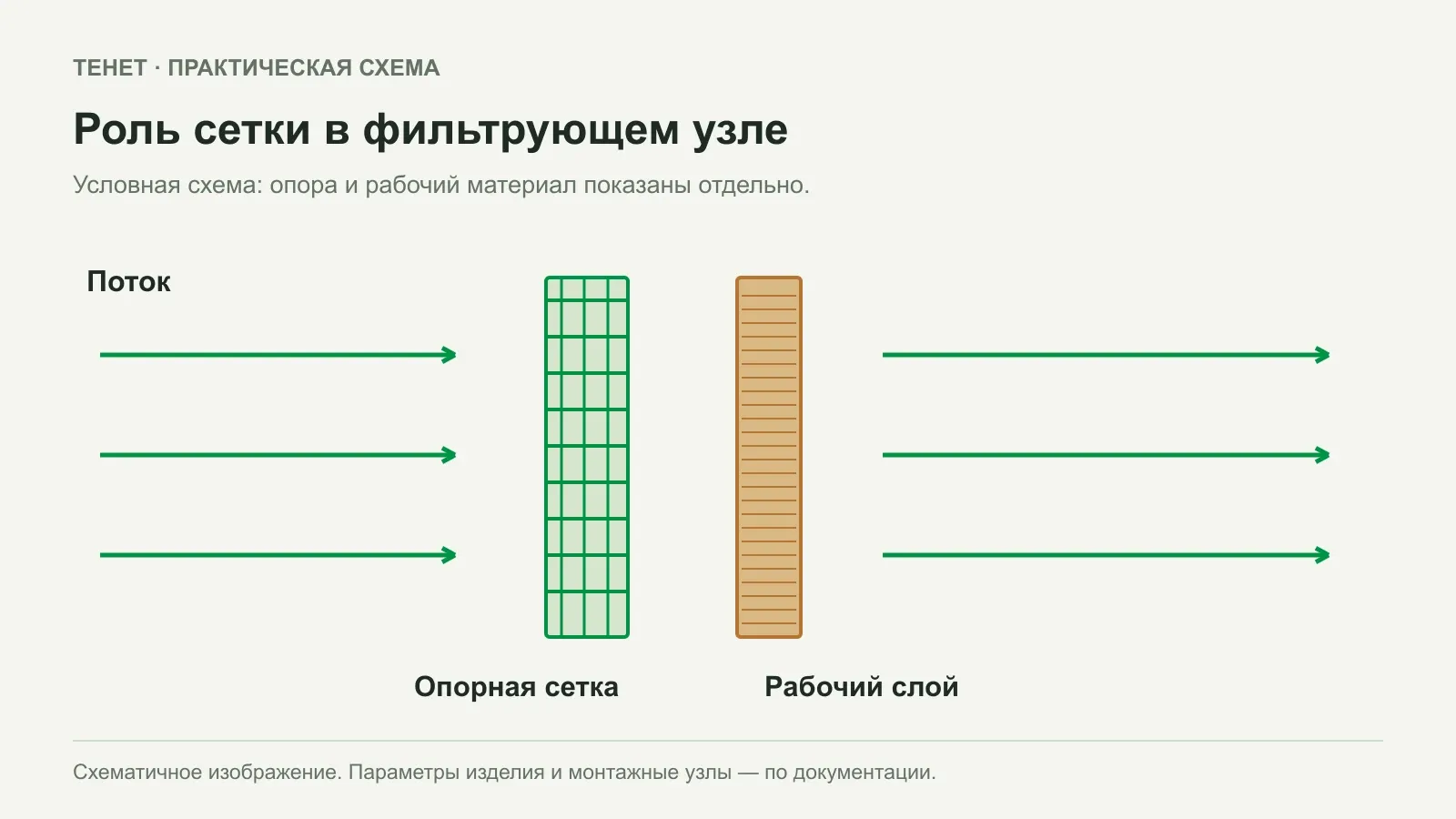

Опорная сетка и рабочий фильтрующий слой имеют разные функции. Схема условная и не задаёт сборку конкретного фильтра.

Сетка внутри фильтра может выполнять разные задачи: задерживать частицы, поддерживать другой материал, разделять слои или формировать канал для потока. До выбора рулона нужно определить её роль в конкретном узле. Иначе сравнение по размеру ячейки приведёт к покупке материала, который геометрически помещается в корпус, но решает другую задачу.

В заявке полезно сразу написать: «нужна опорная сетка под фильтрующий слой» или «нужен рабочий сетчатый экран для отделения частиц». Это отправная точка подбора. Требования к готовому фильтру и характеристики одного вспомогательного слоя описывают раздельно.

Что делает каждый слой

Рабочий фильтрующий материал обеспечивает требуемое отделение загрязнений в составе выбранной системы. Опора помогает разместить и удерживать этот материал. Дистанционный элемент задаёт взаимное положение слоёв или канал между ними. Наружная оболочка может выполнять защитную функцию. Один элемент иногда совмещает задачи, но такое совмещение должно быть предусмотрено конструкцией.

Например, изготовитель Industrial Netting в описании сетчатых компонентов для фильтрации отдельно выделяет сердечники, дистанционные сетки и опоры складчатого материала. Это иллюстрирует различие функций. Характеристики его изделий не являются подтверждением характеристик сеток ТЕНЕТ.

Чтобы разобраться в существующем фильтре, начните с разреза или схемы сборки. Пронумеруйте слои, подпишите направление потока и отметьте заменяемую деталь. Фотография сетки на столе показывает её внешний вид, но не объясняет, с какой стороны она установлена и что поддерживает.

Роль детали	Что выяснить перед подбором
Рабочий сетчатый экран	Какие частицы и в каких условиях требуется отделять
Опора фильтрующего материала	Какой слой она удерживает и какие воздействия на неё приходятся
Дистанционная сетка	Какое положение слоёв и устройство канала предусмотрены
Наружная защита	От чего и в каких операциях защищается фильтрующий элемент

Не называйте все эти детали «фильтром» в одной строке спецификации. Отдельное обозначение функции помогает избежать ошибки при закупке и при передаче задачи другому сотруднику.

Какие показатели задаёт задача

Опишите рабочую среду, режим и конструкцию. Для технологического подбора недостаточно фразы «нужна пластиковая сетка для воды»: состав среды, температура, режим очистки и назначение узла могут отличаться. Параметры берут из документации оборудования или задания технолога, а не назначают по внешнему виду образца.

Для предварительного запроса соберите:

1. Название и модель узла либо чертёж разрабатываемого изделия.
2. Рабочую среду и предусмотренные моющие средства.
3. Диапазон температур и другие режимные параметры по заданию.
4. Функцию сетки и место в сборке.
5. Размеры детали, способ её удержания и соседние материалы.
6. Требования к результату работы готового фильтра.
7. Порядок обслуживания, замены или очистки.

Если сведения пока отсутствуют, пометьте их как неизвестные. Запись «температура не уточнена» лучше предположения «обычная»: поставщик понимает, какой вопрос остаётся открытым. Для серийной закупки такие пробелы закрывают до окончательного согласования изделия.

Отдельно укажите, нужен ли контакт с пищевой продукцией, питьевой водой или иной средой со специальными требованиями. Наличие слова «полипропилен» в описании не подтверждает все возможные допуски готового материала.

Почему размер ячейки не равен рейтингу фильтра

Геометрическая ячейка описывает структуру сетки. Показатель фильтрации относится к способности системы отделять частицы в определённых условиях и по определённому методу. Особенно очевидно различие, когда сетка служит опорой: её отверстия не становятся автоматически размером частиц, которые удерживает расположенный рядом рабочий слой.

Даже перевод единиц не решает этот вопрос. Миллиметры можно арифметически перевести в микрометры, но полученное число остаётся размером измеренной детали. Оно не превращается в подтверждённую тонкость очистки готового фильтра.

При сравнении двух предложений выделите отдельные колонки: «ячейка сетки», «толщина», «функция» и «показатели готовой системы». Если вместо последних в предложении указана только ячейка, запросите недостающие сведения. Не заполняйте колонку предположением.

Для реального образца уточните, как измеряется отверстие, в каких направлениях и в каком состоянии материал должен находиться при измерении. Для деформируемого полотна случайное растягивание при замере затрудняет сравнение с документацией.

Что подтвердить у изготовителя

Запросите описание конкретного изделия, а не общую справку о свойствах семейства полимеров. Согласуйте материал, геометрию, состояние поставки, способ раскроя и условия применения. Если рассматривается замена, приложите требования исходной спецификации отдельным документом.

В ТЕНЕТ опубликован раздел «Сетка для фильтров», в том числе позиции 1 × 50 м и 2 × 100 м. Эти ссылки помогают выбрать позицию для обсуждения и сопоставить рулонные форматы. Они не означают, что любой из вариантов автоматически пригоден для произвольного фильтра или рабочей среды.

Если ответ изготовителя относится к другой марке, партии или условию эксплуатации, отметьте это до согласования. Общее письмо без идентификации изделия трудно использовать как основание для повторяющейся поставки.

Итогом переписки должен стать понятный набор документов: какая деталь выбрана, на основании каких требований и что ещё подлежит проверке в сборке. Сохраните его вместе с чертежом или картой технологического процесса.

Как заказать и проверить образец

Образец нужен для заранее определённой проверки, а не просто для оценки «похож ли материал». Укажите размер, количество, маркировку и предполагаемые операции. Программу проверки составляет ответственный за узел с учётом его назначения.

Проверка	Что записать в протоколе
Идентификация	Название, партия, дата получения и документ поставщика
Геометрия	Проверяемые размеры, метод и результат
Сборка	Устанавливается ли деталь по согласованному чертежу без неоговорённых изменений
Взаимодействие со слоями	Наблюдения при предусмотренной сборке и режиме проверки
Работа системы	Результаты по утверждённым показателям, отдельно от визуальной оценки
Решение	Принятие, доработка или дополнительная проверка с указанием причины

Не переносите успешную пробу одного режима на любые температуры, среды и нагрузки. В заключении укажите условия, в которых получен результат. Если для серийной детали поменяли материал или геометрию, её соответствие принятому решению проверяют отдельно.

В заявке на материалы для производства приложите схему узла и подпишите роль сетки. Это позволяет начать разговор с функции детали и требований к ней, затем перейти к образцу и согласованной поставке.
