Как посчитать георешётку по плану площадки и схеме раскладки

Учебный расчёт трёх полос по 16 м из рулона 4 × 50 м. Нахлёст 0,3 м задан в примере и не является рекомендацией по монтажу.

Количество георешётки считают по раскладке полос в границах проектного слоя. Площадь площадки нужна для проверки, но сама по себе не показывает расход на соединения, подрезку и остатки рулонов. Сначала получают план и правила укладки выбранного материала, затем составляют ведомость полос и только после этого определяют закупку.

Ниже — порядок геометрического расчёта. Он помогает проверить количество материала, но не назначает тип георешётки, направление её работы, величину нахлёста или конструкцию основания. Эти данные должны быть получены из принятого технического решения.

Какие границы переносить в расчёт

Начните с контура слоя, в котором предусмотрена георешётка. Он может отличаться от видимой границы покрытия: рядом бывают примыкания, обочины, отдельные участки усиления. Если на плане показана только парковочная разметка, по ней ещё нельзя определить границы материала под основанием.

Зафиксируйте масштаб, размеры и номер версии чертежа. Для сложной формы разделите контур на простые участки, сохранив общую схему. Важно видеть, какие полосы продолжаются через условную границу расчётных прямоугольников, а какие действительно заканчиваются. Иначе стык между двумя строками таблицы превратится в лишний стык материала.

Исходное данное	Зачем оно нужно
Контур проектного слоя	Определить фактическую область раскладки
Размеры и отметки	Связать план с геометрией участка
Исключаемые зоны	Понять, где материал действительно не предусмотрен
Формат поставки	Проверить ширину полос и доступную длину
Правила соединения	Учесть расход на предусмотренные стыки

Не вычитайте из площади каждый колодец или небольшой выступ автоматически. Возможность использовать такой вырез как экономию закупки зависит от раскладки и принятого узла. Вырезанный фрагмент не обязательно заменит целую полосу в другом месте.

Как выбрать направление полос

На плане обозначьте направление раскатки и подпишите стороны рулона. Если техническое решение ограничивает ориентацию материала, оптимизировать раскрой можно только в этих границах. Поворот полосы ради уменьшения отходов не должен менять предусмотренную работу слоя.

Общий смысл различий направлений разобран в статье о двуосных и трёхосных георешётках. Для закупки важно связать обозначение изделия с конкретной строкой спецификации. Например, ТЕНЕТ СД50 и ТЕНЕТ ТХ180 — отдельные позиции, а не два названия одного формата.

Пронумеруйте полосы и укажите длину каждой. Для прямоугольника схема будет простой; для участка с поворотом могут понадобиться разные длины и отдельные узлы. Сохраняйте ориентацию даже на небольших остатках, если она имеет значение по документации.

Удобно сделать две ведомости: потребность по полосам и распределение этих полос между рулонами. Первая показывает, что должно попасть на площадку. Вторая объясняет, почему заказано именно такое число упаковочных единиц.

Как учитывать проектные стыки

Поперечные и продольные соединения записывайте отдельно. Ширина нахлёста, возможность соединить короткие остатки и другие условия берутся из проекта и документации применяемой системы. Произвольная прибавка в процентах не заменяет эти сведения.

Если три полосы шириной B соединены двумя одинаковыми нахлёстами s, общая перекрытая ширина равна 3B − 2s. Это геометрическое равенство, а не рекомендация по величине s. Для разных нахлёстов вычитают их фактическую сумму.

Аналогично проверяйте длину составной полосы. Два отрезка по 8 м не образуют покрытие длиной 16 м, если соединение требует перекрытия. При этом допустимость самого соединения должна быть установлена до расчёта.

Для каждого стыка полезно хранить ссылку на основание: лист плана, узел или инструкцию. Если решения пока нет, пометьте соответствующую часть ведомости как предварительную. Так оценка стоимости не будет выглядеть точным заказом при неизвестной геометрии соединений.

Пример раскладки одного прямоугольника

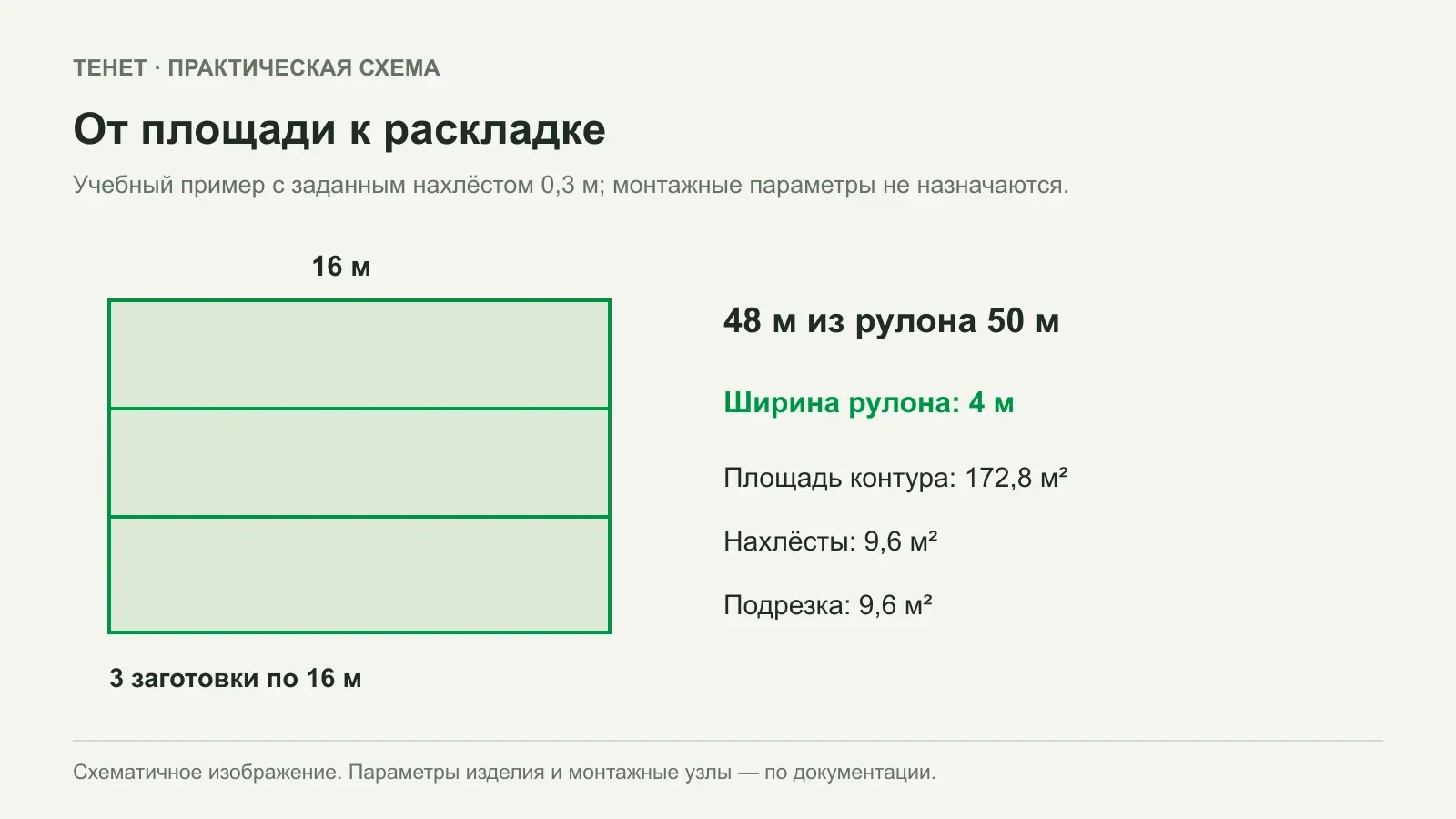

Рассмотрим условный участок 10,8 × 16 м. В учебном задании уже задан рулон шириной 4 м и длиной 50 м, разрешено выбранное направление полос, а продольный нахлёст составляет 0,3 м. Эти значения используются только для арифметики и не являются нормой укладки георешётки. Продольные полосы делают целыми, без поперечных стыков.

Три полосы дают перекрытую ширину 3 × 4 − 2 × 0,3 = 11,4 м. Чтобы получить контур 10,8 м, нужно подрезать суммарно 0,6 м по ширине. Длина трёх заготовок по 16 м составляет 48 м, поэтому они помещаются в один рулон длиной 50 м.

Показатель	Расчёт	Результат
Площадь контура	10,8 × 16	172,8 м²
Площадь трёх исходных полос	3 × 4 × 16	192 м²
Материал в двух нахлёстах	2 × 0,3 × 16	9,6 м²
Суммарная подрезка края	0,6 × 16	9,6 м²
Остаток длины рулона	50 − 48	2 м
Площадь целого рулона	4 × 50	200 м²

Проверка баланса: 172,8 + 9,6 + 9,6 = 192 м². Ещё 8 м² остаются в конце рулона как отрезок 4 × 2 м. Технологические потери от реза в примере не назначены; если они предусмотрены принятой технологией, их учитывают отдельно.

Заметьте различие: 9,6 м² в нахлёстах используются в конструкции, а краевые полосы относятся к остаткам раскроя. Называть всё это одним процентом отходов неудобно — у материалов разная дальнейшая судьба.

Что включить в закупочную ведомость

Для каждой позиции укажите изделие, формат рулона, число целых рулонов, список отрезков и планируемые остатки. Если остаток предполагается использовать на следующем участке, покажите конкретное место. Просто уменьшать закупку на общую площадь обрезков нельзя: нужная ширина или направление могут не совпасть.

Добавьте отдельную графу для допущений. В ней удобно хранить сведения о принятых стыках, допустимом повороте и исключённых зонах. При изменении плана будет видно, какие строки необходимо пересчитать, а какие сохранились.

Проверьте ведомость вторым проходом: все полосы с плана присутствуют в таблице, ни одна не распределена по двум рулонам одновременно, каждая заготовка укладывается в длину своей упаковочной единицы. Закупочный резерв, если он согласован, указывайте отдельной строкой с основанием, а не скрывайте внутри размеров.

Для обсуждения поставки перейдите в раздел «Дороги и геосинтетика» и приложите план раскладки. Поставщик сможет сопоставить потребность с доступными форматами. Техническое решение при этом остаётся основанием расчёта: изменение материала или схемы соединений требует новой проверки ведомости.
