Двуосная и трёхосная георешётка: какие данные сравнивать

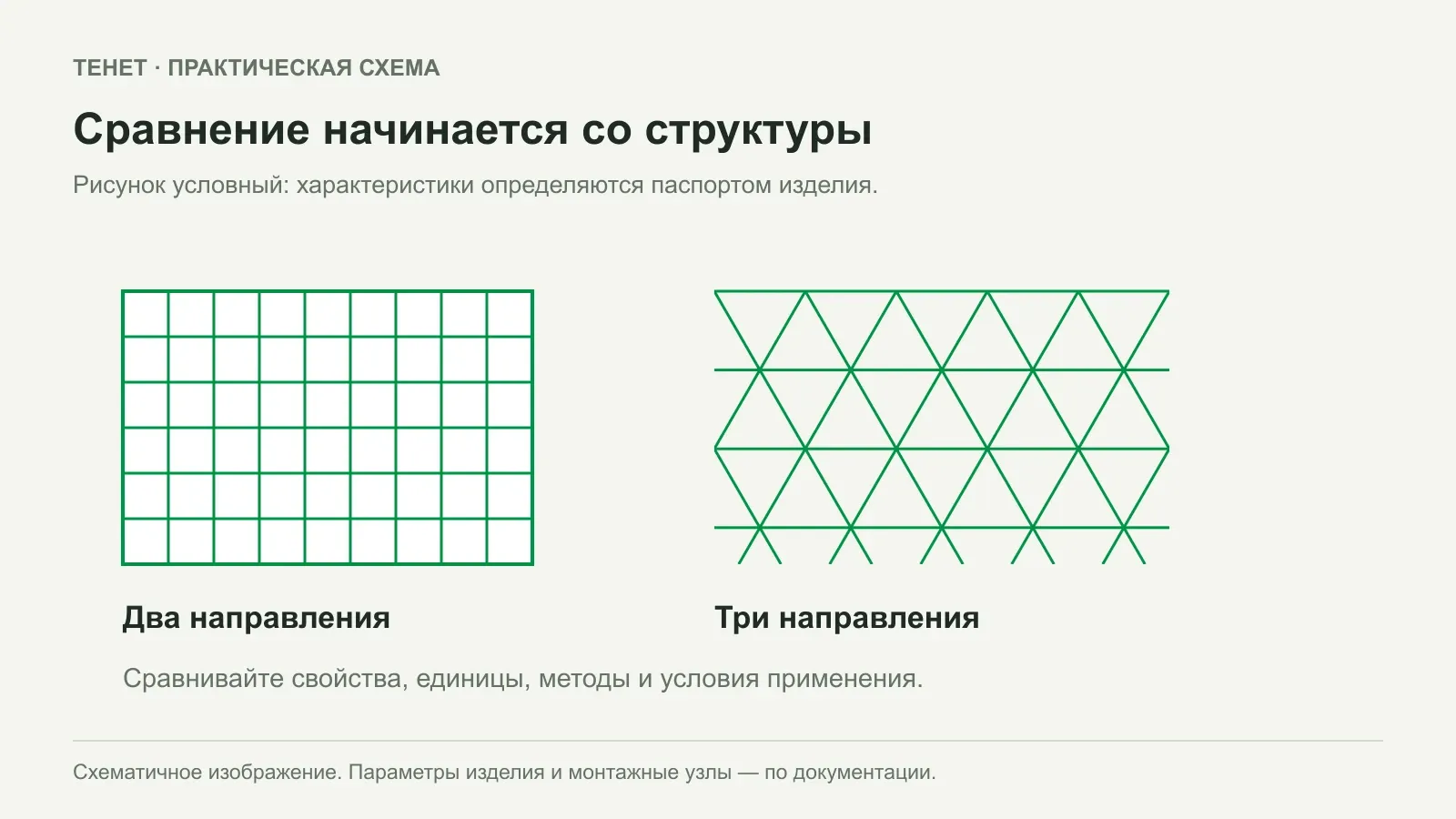

Два и три направления условной решётчатой структуры. Размеры и свойства конкретных серий определяются документацией.

Двуосную и трёхосную георешётку сравнивают по требованиям к конкретному слою конструкции и подтверждённым данным изделия. Количество направлений в названии не образует универсальную шкалу «хуже — лучше». Для выбора нужны структура, показатели по сопоставимым методам и сведения о работе материала в предусмотренных условиях.

Практическая задача сравнения — заполнить таблицу требований и передать проектировщику обоснованный вариант. Нельзя выбрать марку только по самой большой цифре в названии серии или по впечатлению от более сложного рисунка ячейки.

Как различается структура

Начните с схемы изделия и фотографии реального образца. Для двуосной и трёхосной продукции обсуждаются разные направления структуры; их обозначения нужно сопоставлять с паспортом конкретной серии. Отметьте на образце направление рулона и поперечное направление, чтобы при дальнейшем сравнении не перепутать данные.

В каталоге ТЕНЕТ выделены отдельные группы двуосноориентированных и трёхосноориентированных георешёток. Разделение удобно для поиска, но окончательное решение принимают по характеристикам и назначению выбранной марки.

Если изображение и текст карточки вызывают вопросы, запросите актуальное фото и паспорт. Не переносите размеры ячейки с иллюстрации соседнего варианта. Для протокола сравнения полезно сохранить наименование изделия, документ и соответствующее ему изображение вместе.

Не определяйте прочность или расчётную пригодность, просто сгибая небольшой образец рукой. Такой осмотр может показать особенности обращения с материалом, но не заменяет требуемые испытания.

Какие показатели действительно сопоставимы

У одинаково звучащего свойства могут отличаться направление, единица и метод определения. Поэтому таблица сравнения должна содержать не только число, но и полное обозначение показателя. Пустую графу следует оставить вопросом, а не заполнять предположением по названию марки.

Поле сравнения	Что требуется записать
Назначение	Функция материала в рассматриваемой конструкции
Показатель	Полное название из проекта или методики
Направление	Вдоль рулона, поперёк или иное обозначение из документа
Единица	В точности как в источнике, с проверенным переводом при необходимости
Условия и метод	По какому документу получен результат
Источник	Паспорт, протокол или иное подтверждение конкретного изделия

Например, показатель при заданной деформации и предельный показатель нельзя свести в одну строку без объяснения. Аналогично, результат для одного ребра и характеристика полосы материала требуют правильного прочтения единиц и метода. Сопоставимость таких данных устанавливают до вывода о соответствии.

В руководстве Tensar о свойствах георешёток также подчёркивается связь набора показателей с функцией материала и работой системы. Это полезный принцип сравнения; заявленные преимущества и результаты конкретных серий Tensar нельзя приписывать изделиям ТЕНЕТ.

Как учитывать взаимодействие с заполнителем

Для слоя с зернистым материалом требуется рассматривать георешётку вместе с предусмотренным заполнителем и условиями конструкции. Сопоставление только размера ячейки исключает остальные исходные данные. Подбирать «ячейку под один камень» на фотографии недостаточно.

Передайте проектировщику сведения о заполнителе из задания или документации поставки. В карточке сравнения рядом с георешёткой должны быть указаны рассматриваемый слой, материал заполнения и ссылка на исходные требования. Если эти данные меняются, ранее сделанное сравнение необходимо пересмотреть.

Отделяйте результаты для отдельного образца от результатов испытания системы. Если в обосновании использован стенд или опытный участок, проверьте, какие материалы и условия описаны. Испытание другой комбинации не становится автоматическим подтверждением вашего решения.

Не обещайте сокращение толщины слоя, расхода щебня или срока работ на основании одной замены серии. Такие изменения относятся к пересмотру конструкции и должны быть подтверждены соответствующим решением.

Как прочитать проектную спецификацию

Начните с обозначения позиции и её места на разрезе. Затем выпишите обязательные характеристики, документы и условия согласования аналога. Если спецификация содержит только торговую марку, уточните у автора проекта, по каким требованиям будет рассматриваться замена.

Карточки ТЕНЕТ СД50 и ТЕНЕТ ТХ180 можно использовать как два конкретных адреса для запроса документов. Числа 50 и 180 относятся к названиям разных серий. Без расшифровки их нельзя делить друг на друга и получать «во столько-то раз прочнее».

Составьте таблицу в три колонки: «требование проекта», «предложенное изделие», «основание соответствия». Для двух кандидатов добавьте отдельный блок по каждому. Это лучше общего описания преимуществ: сразу видно, какие требования подтверждены, а какие ещё не рассмотрены.

Размеры рулона, условия поставки и раскладку сравнивают после технической применимости. Удобный формат не компенсирует отсутствие обязательного показателя. При этом транспортные габариты также стоит запросить отдельно, чтобы подготовить приёмку и хранение.

Как согласовать вариант без потери исходных требований

Подготовьте комплект из проектного листа, таблицы сравнения и документов на кандидата. Сохраните версии файлов и дату получения. Если поставщик позже прислал уточнённый паспорт, в решении должно быть понятно, какой документ использовался.

Порядок рассмотрения можно организовать так:

1. Проверить, что функция и место материала определены.
2. Сопоставить показатели по одинаковым основаниям.
3. Отметить отсутствующие сведения и различия.
4. Получить решение ответственного специалиста.
5. Перенести согласованную марку и условия в закупочную спецификацию.

Отказ или запрос дополнительных сведений также стоит фиксировать с причиной. Это помогает не возвращаться к тому же неподтверждённому варианту при следующем заказе и не терять уже проделанную проверку.

В итоговой заявке укажите серию, конкретную позицию, количество по раскладке и перечень документов к партии. Если выбор между СД и ТХ ещё открыт, приложите требования вместо просьбы «посоветуйте что-нибудь покрепче». Так обсуждение будет касаться проверяемой задачи и приведёт к решению, которое можно передать в проект и закупку.
