Килоньютоны на метр в паспорте георешётки: как читать показатели

Учебный перевод 10 кН/м в 10 000 Н/м. Число условное и не обозначает характеристику ТЕНЕТ или допустимую массу транспорта.

Килоньютоны на метр, или кН/м, в документах георешётки описывают усилие, отнесённое к ширине материала. Это не масса автомобиля, не нагрузка на квадратный метр дороги и не готовое разрешение на проезд техники. Чтобы использовать число правильно, прочитайте название показателя, направление и условия его определения.

Самая полезная проверка перед сравнением двух паспортов — убедиться, что в них приведена одна и та же величина. Предельное усилие при растяжении, усилие при заданной деформации и расчётное значение могут иметь одинаковые единицы, но отвечать на разные вопросы.

Что измеряют в кН/м

Ньютон — единица силы, а приставка «кило» означает тысячу. Поэтому 1 кН = 1000 Н. В записи кН/м сила отнесена к единице ширины. Это отличается от кН/м², где речь идёт о силе на площадь.

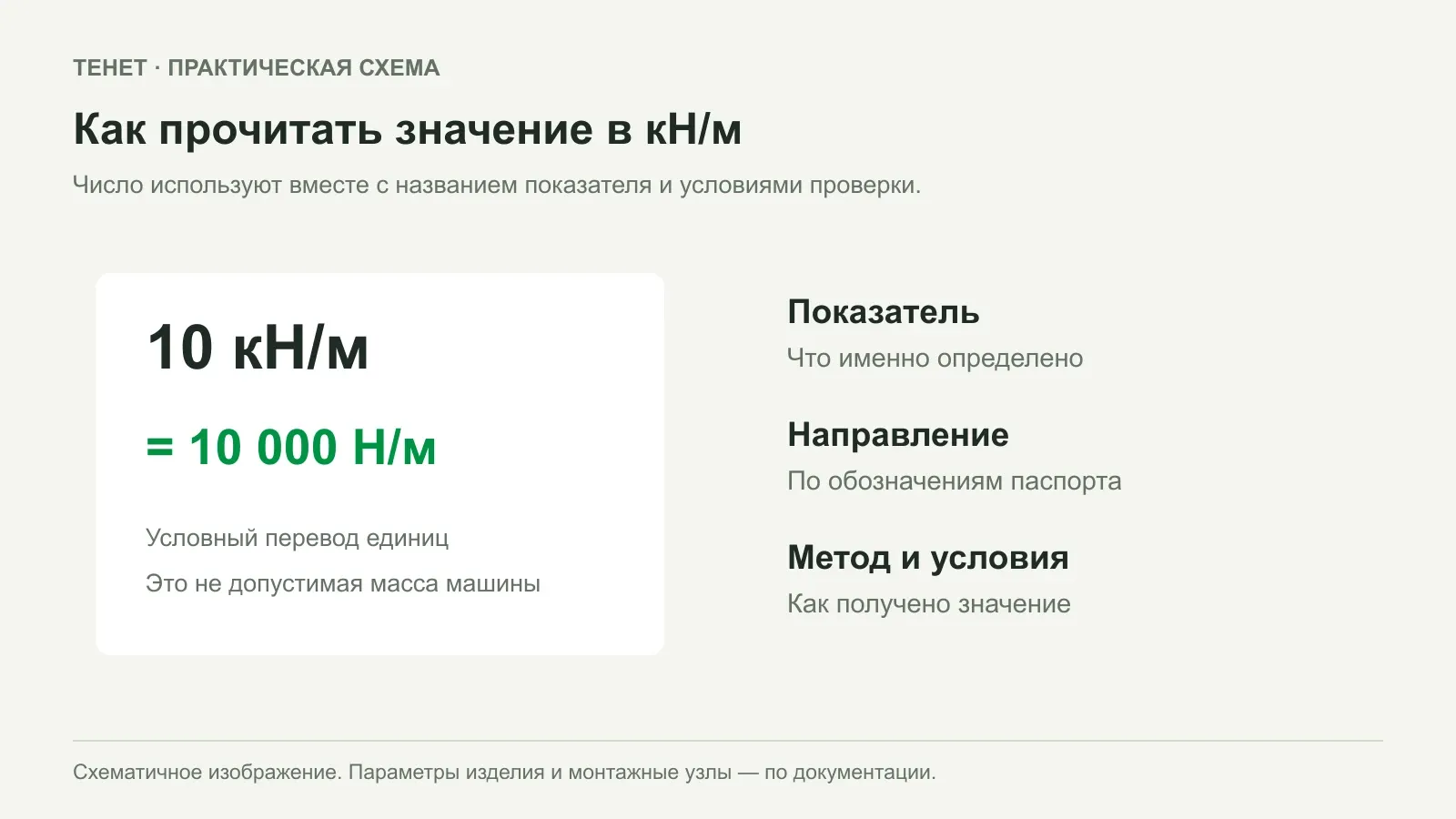

Для понимания единиц можно взять условный пример: 10 кН/м = 10 000 Н/м. Это только перевод единиц. Он не показывает, как распределится воздействие колеса в дорожной конструкции, и не назначает допустимую нагрузку на сетку в эксплуатации.

Не переводите кН/м в «тонны машины», отбрасывая длину в знаменателе. Между паспортным испытанием образца и движением автомобиля по многослойному основанию нет такой прямой подстановки. Материал работает вместе с окружающими слоями и в условиях, принятых проектом.

Запись	Что обязательно сохранить рядом
кН/м	Название показателя и направление
Н	К какому образцу или элементу относится сила
%	Какая деформация или другой показатель выражены в процентах
г/м²	Масса единицы площади; это не прочность

Если строка карточки названа просто «нагрузка», попросите расшифровку. Для инженерного сопоставления нужно знать, что именно определялось, а не только получить число покрупнее.

Какие направления указаны

В паспорте могут раздельно приводиться результаты вдоль и поперёк рулона. Сначала найдите схему обозначений или пояснение изготовителя. Не определяйте направление только по тому, как фотография повёрнута на экране.

Переносите данные в таблицу с отдельными колонками. Запись через дробь, например «X/Y», оставляйте с пояснением порядка. Пока не установлено, какое значение к какому направлению относится, такая строка не готова для сравнения.

У двуосноориентированных и трёхосноориентированных георешёток могут различаться способы описания структуры и набор показателей. Нельзя механически поставить любые две серии в один рейтинг по одной строке. Общие различия рассмотрены в статье о двуосной и трёхосной георешётке.

Если проект задаёт ориентацию материала, сохраните её в закупочной документации и маркировке. Даже верно переписанные паспортные значения неудобны, когда на следующем этапе теряется информация о направлении рулона.

При каких условиях получены числа

Посмотрите, что написано целиком: минимум, типичное значение, результат отдельного испытания, усилие при определённой относительной деформации. Такие уточнения нельзя выбрасывать ради короткой таблицы.

Одинаковая единица кН/м может сопровождать разные показатели: например, предельное усилие и усилие при заданной деформации. Сохраните полное название показателя, направление и метод испытания. Без этих уточнений сравниваются числа с неизвестным смыслом.

При сравнении фиксируйте обозначение и редакцию метода из документа. Если методы различаются, сначала выясняют сопоставимость результатов. Нельзя автоматически считать данные одинаковыми только потому, что в обоих названиях испытаний есть слово «растяжение».

Для опытного образца дополнительно важны его идентификация и условия испытания. Нужные сведения берут из протокола, а не восстанавливают по рекламному описанию. Если таблица результатов опубликована без пояснений, запросите соответствующие страницы.

Какие показатели нельзя смешивать

Предельный результат кратковременного испытания не равен расчётному значению для длительной работы конструкции. Способ получения расчётных характеристик и учёт условий применения относятся к выбранной методике проектирования. Назначать произвольный «коэффициент запаса» к числу из каталога нельзя.

Не подменяйте оценку работы основания одним паспортным показателем на растяжение. Для конкретного объекта нужны данные о материале, заполнителе, конструкции и условиях использования, предусмотренные техническим решением.

Не смешивайте показатели узла, отдельного ребра и полотна без метода пересчёта. Не заменяйте отсутствующее поперечное значение продольным. И не воспринимайте массу рулона как подтверждение его прочности: одинаковая масса может сопровождать разные геометрию и структуру материала.

Полезная рабочая пометка — «несопоставимо по имеющимся данным». Она показывает, где требуется уточнение, и предотвращает ложное сравнение. Это лучше, чем выбирать максимальное число из двух разных строк.

Как сравнить два паспорта

Сделайте таблицу, в которой одна строка соответствует одному требованию проекта. Поставщики заполняют одинаковые колонки, а технический специалист видит не только цифры, но и основание для них.

Поле	Что внести
Изделие	Полное название, серия и документ
Показатель	Точное наименование без сокращения смысла
Значение	Число и единица
Направление	По обозначениям изготовителя
Условия	Метод, деформация, вид значения
Решение	Соответствует требованию, не соответствует или нужно уточнение

Для ТЕНЕТ СД50 и ТЕНЕТ ТХ180 запрашивайте документы на каждую серию отдельно. Названия моделей помогают идентификации, но не заменяют содержание паспортов и не доказывают их взаимозаменяемость.

В обращении через раздел дорожных сеток приложите требуемый показатель, проектное основание и перечень неясных строк. В результате обсуждение сводится к проверяемым данным: что измерено, как получено и для какой задачи используется. Перевод кН/м в понятную запись помогает читать паспорт; инженерное решение остаётся следующим, отдельным шагом.
