Сортировочная сетка и решето оборудования: почему нельзя выбирать только ячейку

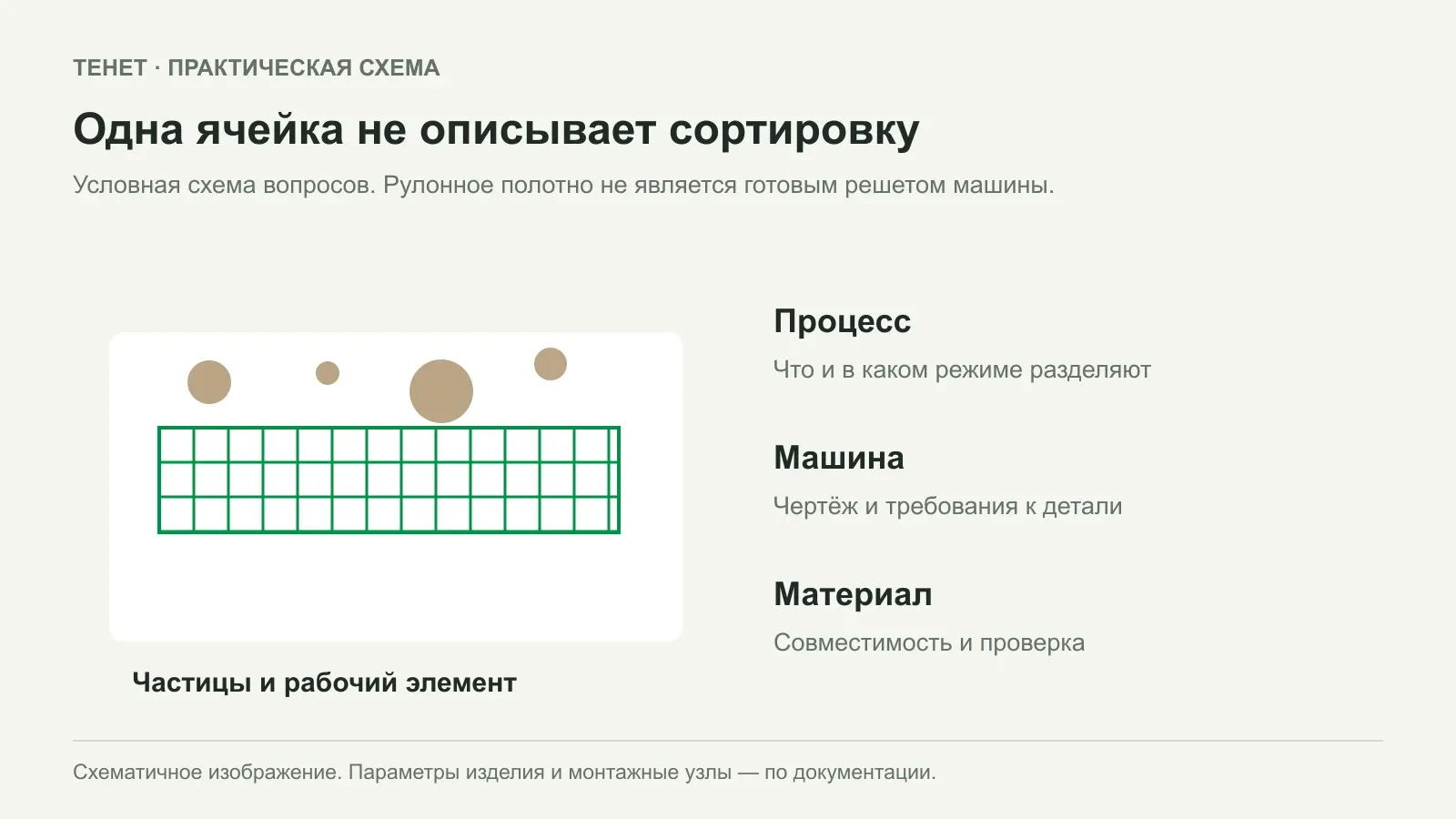

Частицы и сетчатая поверхность показаны условно. Совпадение ячейки не подтверждает совместимость рулонного полотна с решетом оборудования.

Сортировочную сетку и решето оборудования выбирают по рабочему процессу и требованиям машины. Одинаковый размер отверстия не означает одинаковый результат разделения. Важны форма частиц, конструкция рабочего элемента, режим подачи, движение и условия контакта с продуктом.

Если требуется заменить изношенную деталь, начинайте с обозначения оборудования и чертежа. Рулонная фильтрующая сетка может выполнять другую функцию и не становится готовым решетом только из-за похожей ячейки. Ниже — опросник для предметного обсуждения замены.

Как работает выбранное оборудование

Опишите операцию: отделение крупной примеси, калибровка, разделение фракций или поддержка другого фильтрующего слоя. Укажите, что является рабочей поверхностью и как она закреплена. Названия «сито», «решето» и «опорная сетка» в переписке нужно связать с конкретной деталью.

У машины могут быть несколько последовательных ступеней. Отметьте, на какой из них находится рассматриваемый элемент и что поступает на него после предыдущей операции. Это помогает избежать ситуации, когда поставщик обсуждает другую задачу по общему названию линии.

Вопрос	Что записать
Машина	Производитель, модель и исполнение
Ступень	Место элемента в схеме процесса
Функция	Что отделяется или поддерживается
Движение	Предусмотренный режим рабочего узла
Крепление	Чертёж посадки и сопряжений

Не заменяйте эти данные фотографией сетки на просвет. Снимок полезен как дополнение, но не показывает посадочные размеры, допустимые воздействия и функцию элемента внутри машины.

Какие частицы разделяют

Укажите материал, диапазон размеров, форму и известные особенности исходной смеси. Если есть несколько типов включений, перечислите их отдельно. Целью может быть сохранение основной фракции или удаление определённой примеси — это разные критерии результата.

Для геометрической оценки полезна проба исходного продукта и описание желаемых выходов. Не обещайте, что отверстие с номинальным размером автоматически даст фракцию точно такого же размера для любой формы частиц. Способ прохождения зависит от конкретного процесса.

Исходные данные	Что уточнить
Продукт	Наименование и характерные состояния
Размеры	Диапазон и способ определения
Форма	Отличия частиц и нежелательных включений
Подача	Производственный режим, который требуется проверить
Результат	Критерии качества разделения

Условия влажности, температуры, очистки и контакта также передают изготовителю оборудования. Их нельзя восстановить по одному сухому образцу. Если линия работает в нескольких режимах, каждый нужно учесть в задании.

Что требует изготовитель машины

Найдите обозначение оригинальной детали, чертёж и требования к её материалу. Проверьте размеры рабочей поверхности, край, крепление и предусмотренное положение. Даже подходящее отверстие не компенсирует несовместимость посадки.

Уточните механические и эксплуатационные условия, которые должен выдерживать элемент. Перечень показателей определяет документация машины. Самостоятельно назначать допустимость вибрации, очистки или контакта с рабочей средой по общему названию полимера нельзя.

Для пищевого процесса отдельно нужны относящиеся к конкретному материалу документы и условия контакта. Наличие товара в категории «для фильтров» не подтверждает пищевой допуск. Также необходимо учитывать состав всей сборки и предусмотренное обслуживание.

Документ	Что он должен объяснять
Чертёж	Геометрию и сопряжения
Спецификация	Точный материал и исполнение
Эксплуатационная инструкция	Режимы, обслуживание и ограничения
Подтверждения по среде	Допустимость соответствующего контакта
Программа проверки	Как оценивается предлагаемая замена

Если изготовитель машины не допускает изменение рабочего элемента без согласования, сначала получите его решение. Внутренняя проба не отменяет требований оборудования и ответственности за изменение конструкции.

Что можно запросить у ТЕНЕТ

Передайте данные узла и описание требуемой функции. В каталоге есть сетка для фильтров 2 × 50 м и формат 1 × 50 м. Эти ссылки позволяют точно обозначить материалы для обсуждения, но не представляют их как готовые решёта для зерноочистительной машины.

Запросите подтверждённые характеристики и образец для согласования, если он нужен. Уточните, возможно ли применение в качестве самостоятельного рабочего элемента, опоры или разделителя именно в вашей сборке. Отсутствующий показатель оставляйте открытым, а не заменяйте приблизительной оценкой по внешнему виду.

При сравнении образцов используйте один способ измерения. Полезно отдельно записать отверстие и шаг структуры, как показано в статье об измерении ячейки. Но геометрический обмер остаётся только частью проверки оборудования.

Пробную программу определяют ответственные специалисты. Она должна отражать реальный продукт, режимы, очистку и критерии результата. Сохраните идентификацию образца и все условия, чтобы успешный результат относился к воспроизводимому варианту.

Когда следует отказаться от замены

Не вводите материал в рабочую машину, если неизвестны его совместимость, требуемые допуски или способ крепления. Особенно важно не подменять отсутствие сведений краткой пробой, которая не охватывает предусмотренные режимы и последствия отказа.

Причиной остановить подбор может быть несоответствие геометрии, неподтверждённая среда или отсутствие необходимых показателей. В такой ситуации правильный результат запроса — сохранение оригинального решения либо поиск специализированного элемента, а не обязательная продажа ближайшей сетки.

Зафиксируйте, какие требования не выполнены. Это поможет следующему поставщику и не заставит повторять тот же круг вопросов. Если вариант согласован, сохраните точное обозначение, версию чертежа и результаты проверки рядом с заказом.

Обсудить материалы можно через раздел промышленного применения ТЕНЕТ. Чем яснее функция сетки внутри оборудования, тем проще определить, относится ли задача к ассортименту и какие подтверждения нужны для дальнейшей работы.
