Армирование углов и проёмов под штукатуркой: как читать техкарту

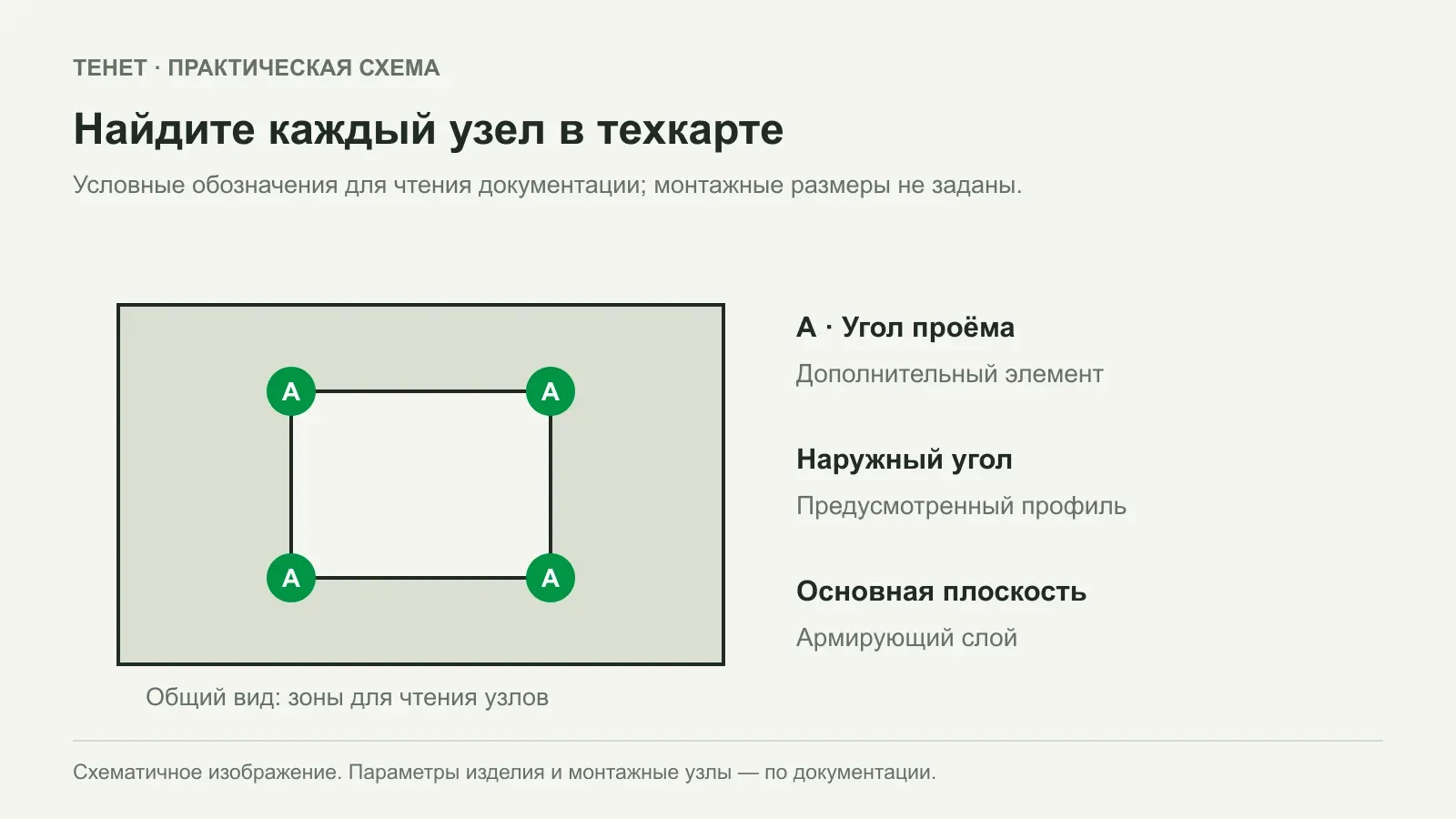

Зоны А у проёма служат условными указателями для чтения техкарты. Это авторская схема без монтажных размеров, а не воспроизведение узла изготовителя.

Армирование у углов и проёмов читают как часть технологической карты конкретной отделочной системы. Нужно понять, где предусмотрены дополнительные элементы, как они связаны с основным армированием и в какой последовательности выполняются слои. Одинаковая диагональная полоса на двух рисунках не означает одинаковые материалы и размеры.

Начните с названия системы и основания. Отдельно рассматривайте наружный угол, угол оконного проёма, откос и примыкание. Это разные узлы, и один общий фрагмент сетки не заменяет автоматически весь их комплект.

Какие узлы выделить на развёртке стены

Нанесите окна, двери, откосы, наружные углы и места соединения с другими элементами. Для каждого узла укажите код, совпадающий с документацией. Если чертёж относится к другой стороне стены или похожему проёму, это должно быть видно при проверке.

Составьте перечень повторяющихся узлов. Например, можно отдельно учитывать верхние углы окон, нижние углы и примыкания откосов, если именно так они описаны в принятом решении. Это помогает посчитать комплектность без предположения, что все части одинаковы.

Зона	Какой вопрос задать техкарте
Угол проёма	Есть ли дополнительное армирование и как оно расположено
Наружный угол	Какие профили или элементы предусмотрены
Откос	Как связана его отделка с основной плоскостью
Примыкание	Какой узел соединения используется
Основная поверхность	Как выполняется общий армирующий слой

Не добавляйте элементы по принципу «на всякий случай». Несогласованное наложение материалов может изменить исполнение слоя. Любая дополнительная часть должна иметь понятную функцию и соответствовать системе.

Где искать требования к выбранной системе

Используйте действующий документ изготовителя смеси или системы, а также документацию объекта. Уточните название материала, основание и область применения. Краткая иллюстрация из рекламного буклета может не содержать порядок работ и ограничения.

Найдите не только рисунок, но и текст рядом: там может различаться применение по изоляционным плитам и по штукатурке. Сохраните название раздела вместе с номером страницы. Ссылка на весь многостраничный каталог без уточнения затрудняет работу исполнителя.

Если узел вашего объекта отсутствует, сформулируйте вопрос техническому специалисту. Не объединяйте части двух разных техкарт в новую систему самостоятельно.

Как читать размеры и последовательность слоёв

Сначала определите, к чему относится размер: к отдельной заготовке, ширине зоны, соединению полотен или слою смеси. Затем проверьте направление и положение элемента. Запись в миллиметрах рядом с разрезом нельзя переносить в размер полосы на виде спереди без пояснения.

Составьте рабочую выписку для одного узла. В ней должны быть элемент, материал, размер по документу и этап установки. Так легче увидеть пропущенный компонент, чем при чтении общей страницы в момент выполнения работ.

Поле выписки	Что перенести из документа
Обозначение	Код конкретного узла
Элемент	Полоса, профиль, основное полотно или другой компонент
Геометрия	Размер и направление без округления «на глаз»
Положение	Связь с основанием и слоями
Последовательность	На каком этапе выполняется
Источник	Раздел, страница и версия

На иллюстрации к этой статье узлы обозначены условно, без монтажных размеров. Она показывает, какие зоны нужно найти в документации, и не является готовой техкартой. Для выполнения работ применяют размеры выбранной системы.

Как проверить материалы комплекта

Сопоставьте требования по сетке, смеси и профилям. Если в системе указана стеклотканевая сетка, полимерное полотно нельзя считать её автоматическим аналогом. Совпадение ширины рулона или ячейки не подтверждает совместимость.

Для обсуждения конкретного товара можно указать штукатурную сетку ТЕНЕТ 2 × 50 м. Передайте поставщику требования узла и запросите подтверждение применимости. Пока его нет, изделие остаётся рассматриваемой позицией, а не утверждённой частью системы.

Особенно внимательно относитесь к слову «фасадная». Оно может встречаться у материалов с разной функцией. Сетка для укрытия строительной зоны и армирующее полотно в отделочном слое не становятся одним изделием из-за общего названия направления.

Что сравнивается	Недостаточное основание
Материал сетки	Только похожая фотография
Показатели	Одно число без метода и единицы
Совместимость	Общее слово «для фасада»
Профиль	Совпадение цвета и длины
Смесь	Принадлежность к одному типу отделки

Комплектность считают после определения узлов. Отдельные заготовки и основное полотно должны учитываться так, чтобы одна часть не была дважды включена в заказ и не исчезла из него как «обычный запас».

Что зафиксировать перед следующим слоем

Для каждого типа узла сделайте проверку по рабочей выписке: материал, положение, геометрия и последовательность. Сохраните фотографии с привязкой к проёму и общему виду стены. Крупный кадр без номера окна трудно связать с документацией спустя время.

Если обнаружено отклонение, зафиксируйте его до закрытия элемента. Исправление согласуют по системе и состоянию выполненного слоя. Добавление смеси или новой полосы без оценки не должно маскировать нерешённую проблему.

В рабочем листе укажите дату, документ, проверенный узел и решение по замечаниям. Эта запись помогает передать информацию между исполнителем и принимающим работу; обязательные формы объекта оформляются в установленном порядке.

Для подбора материалов направьте через раздел строительных сеток ТЕНЕТ выписку из техкарты, перечень узлов и требования к изделию. Тогда обсуждение касается конкретной системы и комплектности, а не универсальной сетки «на все углы».
