Как раскроить сетчатые вкладыши для сушильных лотков

Учебное сравнение двух раскладок для 44 деталей. Размеры условные, поворот разрешён; припуски и потери на рез не включены.

Сетчатые вкладыши для сушильных лотков считают по окончательным размерам заготовок, а не по наружному габариту оборудования. До раскроя нужно согласовать материал, положение края и способ извлечения. После этого можно сравнить раскладки на рулонах разной ширины и посчитать остатки.

Ниже — учебный пример для двух размеров вкладышей. Он показывает арифметику и учёт комплекта. Размеры заданы условно и не являются рекомендацией для конкретной сушилки. Если материал контактирует с пищевой продукцией, его применимость и документы проверяют до использования.

Снимите размеры рабочей части лотка

Измеряют ту поверхность, которую должен занимать вкладыш по принятому решению. Наружный размер рамы может включать бортики, ручки и другие элементы. Отдельно отмечают закругления, вырезы и места фиксации, если они есть.

Составьте чертёж заготовки с единицами и версией. В нём должны быть уже учтены согласованные припуски, если они нужны. Не прибавляйте произвольный запас к каждому измерению: слишком большой вкладыш может отличаться от требуемого положения в лотке.

Параметр	Что зафиксировать
Рабочая поверхность	Размер и форма по оборудованию
Окончательная заготовка	Размер после согласования края
Направление материала	Ограничения на поворот, если они есть
Вырезы	Форма и положение по чертежу
Количество	Лотки каждого типа

Для примера примем 24 прямоугольных вкладыша А размером 0,6 × 0,4 м и 20 вкладышей Б размером 0,5 × 0,3 м. Считаем, что это окончательные размеры, поворот заготовок разрешён, ширина рулона полностью используется, а дополнительные потери при резке не заданы.

Согласуйте края и извлечение до раскладки

Уточните, как вкладыш удерживается и как его снимают для обслуживания. Нельзя выбирать способ крепления только по удобству вырезания прямоугольника. Материал должен соответствовать принятой конструкции и требованиям процесса.

Проверьте, не требуется ли особая обработка края, исключение свободных частей или иной способ подготовки. Эти требования могут изменить окончательные размеры и полезную ширину. В таком случае расчёт выполняют заново, сохраняя новую версию чертежа.

Для пищевой сушки отдельно подтверждают контакт с продуктом, режим и очистку. Поставочный размер сетки не даёт такого подтверждения. Полезно сначала собрать данные о пищевом применении и документах, а уже затем выбирать экономичную раскладку допущенного исполнения.

В учебном примере техническое решение условно считается уже определённым. Расчёт не подменяет его и не разрешает использовать произвольную сетку в сушильном оборудовании.

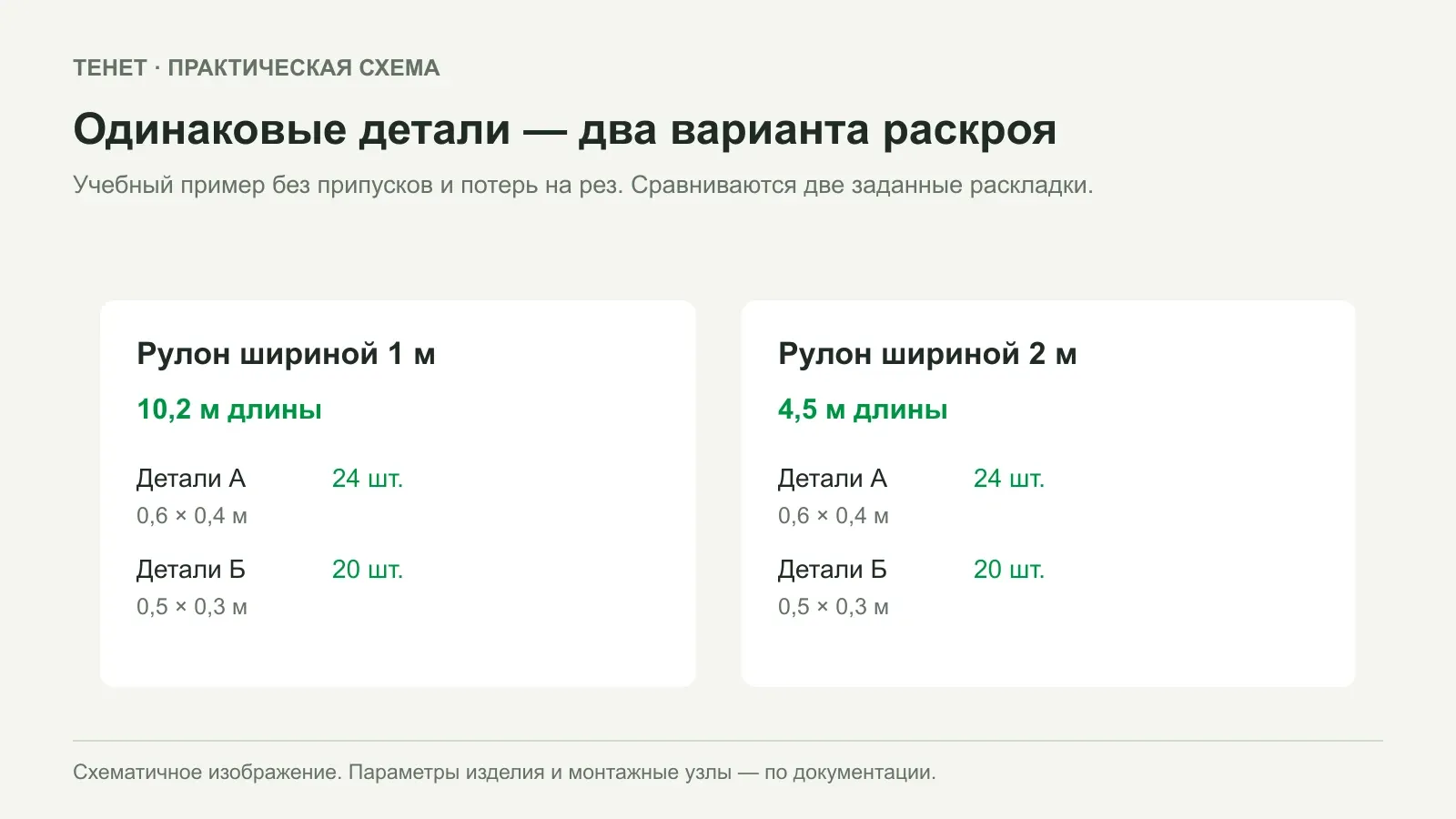

Сравните раскрой на двух ширинах

На рулоне шириной 1 м заготовку А повернём стороной 0,4 м поперёк рулона. В ряд помещаются две штуки, длина ряда составляет 0,6 м. Для 24 штук нужно 12 рядов: 12 × 0,6 = 7,2 м рулона.

Заготовки Б расположим по две стороной 0,5 м поперёк. Десять рядов длиной 0,3 м дадут 20 штук и займут 3 м. Общая использованная длина составит 10,2 м.

Ширина 1 м	Штук в ряду	Рядов	Длина рулона
А: 0,6 × 0,4 м	2	12	7,2 м
Б: 0,5 × 0,3 м	2	10	3 м
Итого	44 заготовки	22	10,2 м

Теперь рассмотрим ширину 2 м. Для А помещаются пять штук по 0,4 м. Пять рядов займут 3 м, но в последнем ряду нужны только четыре заготовки: всего 24, а не 25. Для Б помещаются четыре штуки по 0,5 м; пять рядов займут 1,5 м. Общая длина — 4,5 м.

Ширина 2 м	Раскладка	Длина рулона
А	Четыре полных ряда и один ряд из четырёх штук	3 м
Б	Пять рядов по четыре штуки	1,5 м
Итого	44 заготовки	4,5 м

Это два проверяемых варианта, а не доказательство абсолютного минимума отходов. Более сложное совместное размещение может дать иной результат, но его нужно показать на схеме с сохранением размеров и ограничений.

Посчитайте комплект, закупку и остатки отдельно

Площадь 24 вкладышей А составляет 24 × 0,6 × 0,4 = 5,76 м². Площадь 20 вкладышей Б — 20 × 0,5 × 0,3 = 3 м². Всего требуется 8,76 м² готовых деталей.

В каталоге есть сетка для сушки 1 × 20 м и 2 × 20 м. Если условно закупать по одному целому рулону указанного формата и применять наши упрощённые условия, остатки будут разными.

Формат	Площадь рулона	Готовые детали	Общий остаток
1 × 20 м	20 м²	8,76 м²	11,24 м²
2 × 20 м	40 м²	8,76 м²	31,24 м²

У первого варианта остаётся непрерывная часть 1 × 9,8 м и боковая полоса 0,2 × 7,2 м. Их площади 9,8 и 1,44 м² дают 11,24 м². У второго — непрерывная часть 2 × 15,5 м и свободное место 0,4 × 0,6 м в последнем ряду А: 31 + 0,24 = 31,24 м².

Меньшая использованная длина широкого рулона не означает меньшую закупочную площадь. Выбор зависит от допустимой поставки и возможности использовать остаток. Дополнительные сменные вкладыши задайте отдельным количеством и пересчитайте раскладку, не пряча их в неизвестном проценте.

Как маркировать и передать готовые вкладыши

Сохраните код типа, размеры, число деталей и связь с материалом. Маркировку размещают способом, допустимым для процесса и контакта с продукцией. Нельзя произвольно наносить чернила или приклеивать бирку на рабочую поверхность пищевого изделия.

Для комплекта достаточно отдельной ведомости и идентифицированной упаковки в рамках принятого порядка. Остатки подпишите по размеру и партии. Полоса без понятного происхождения не должна возвращаться в производство как «такая же сетка».

Проверьте количество 24 + 20 = 44, размеры по чертежу и состояние краёв. Учебная схема не включает приёмку по допускам: их задаёт документация изделия и оборудования.

Для запроса через раздел промышленных сеток ТЕНЕТ приложите чертежи обоих типов, требования процесса и допустимые поставочные единицы. Тогда можно сравнить раскрой и закупку на одинаковых исходных данных, сохранив отдельно техническую применимость материала.
