Как рассчитать раскрой сетчатой основы для партии изделий мастерской

Учебный раскрой: 12 заготовок 2 × 3 м занимают 18 м рулона шириной 5 м при двух заготовках в ряду. Условия и припуски оговорены в тексте.

Расход сетчатой основы для партии прямоугольных заготовок считают по раскладке, а не только по сумме площадей. Сначала нужны размеры заготовки из задания и допустимость её поворота относительно рулона. Затем сравнивают варианты размещения, учитывают пригодные остатки и отдельно добавляют согласованные припуски.

Разберём порядок для мастерской на условном примере. Он относится к раскрою материала: размеры и назначение готового изделия должны быть заданы заранее. Схема не определяет конструкцию изделия, способ обработки края или технические свойства основы.

Получить размеры задания

Для каждой позиции запишите длину, ширину, количество и то, к какому состоянию относится размер. Это может быть размер заготовки до обработки либо готового изделия после неё. Разница принципиальна: припуск нельзя учесть правильно, пока не известен требуемый размер детали на столе раскроя.

Уточните допустимый поворот. У некоторых изделий в задании важно направление материала; тогда раскладка, экономящая длину рулона за счёт поворота, может быть неприемлемой. Решение об ориентации принимают по требованиям изделия, а не по желанию получить меньший расход.

Если заказ состоит из разных размеров, присвойте каждому свой код. Обозначения «большая» и «маленькая» удобны только до появления третьего варианта. В таблице лучше использовать «А — 2 × 3 м», «Б — другой согласованный размер» и количество по каждой строке.

Исходное поле	Что требуется до расчёта
Размер заготовки	Ширина и длина с единицами
Количество	Число одинаковых частей
Ориентация	Можно ли повернуть заготовку на 90°
Припуски	Уже включены или добавляются отдельно
Остатки	Какие минимальные размеры ещё пригодны для работы

Не округляйте размеры молча. Если задание требует измерение по определённому числу ячеек, согласуйте это правило отдельно от размера в метрах. Как различать отверстие и шаг рисунка, показано в статье об измерении ячейки сетки.

Сверить формат основы

Проверьте ширину и длину доступного рулона по конкретной позиции. В категории сетчатой основы опубликованы, например, прозрачная основа 5 × 30 м и формат 5 × 60 м. Названия помогают сопоставить формат поставки; рабочую ширину и допустимые отклонения уточняют перед раскроем.

Отдельно осмотрите материал и обозначьте участки, которые нельзя включать в заготовки. Если полезная ширина меньше принятой в расчёте, раскладку нужно пересчитать до резки. Нельзя растянуть полотно ради недостающих сантиметров и считать это подтверждением нужного размера.

Подготовьте чистую поверхность, на которой видно направление раскроя и границы заготовок. Для большой партии полезно сначала проверить один комплект по шаблону, сопоставить его с заданием и только затем повторять операцию. Это организационная проверка размеров, а не испытание свойств сетки.

Сохраните исходную этикетку и привяжите номер рулона к карте раскроя. После изготовления десятков одинаковых частей иначе трудно понять, из какого материала получилась конкретная заготовка.

Разместить заготовки

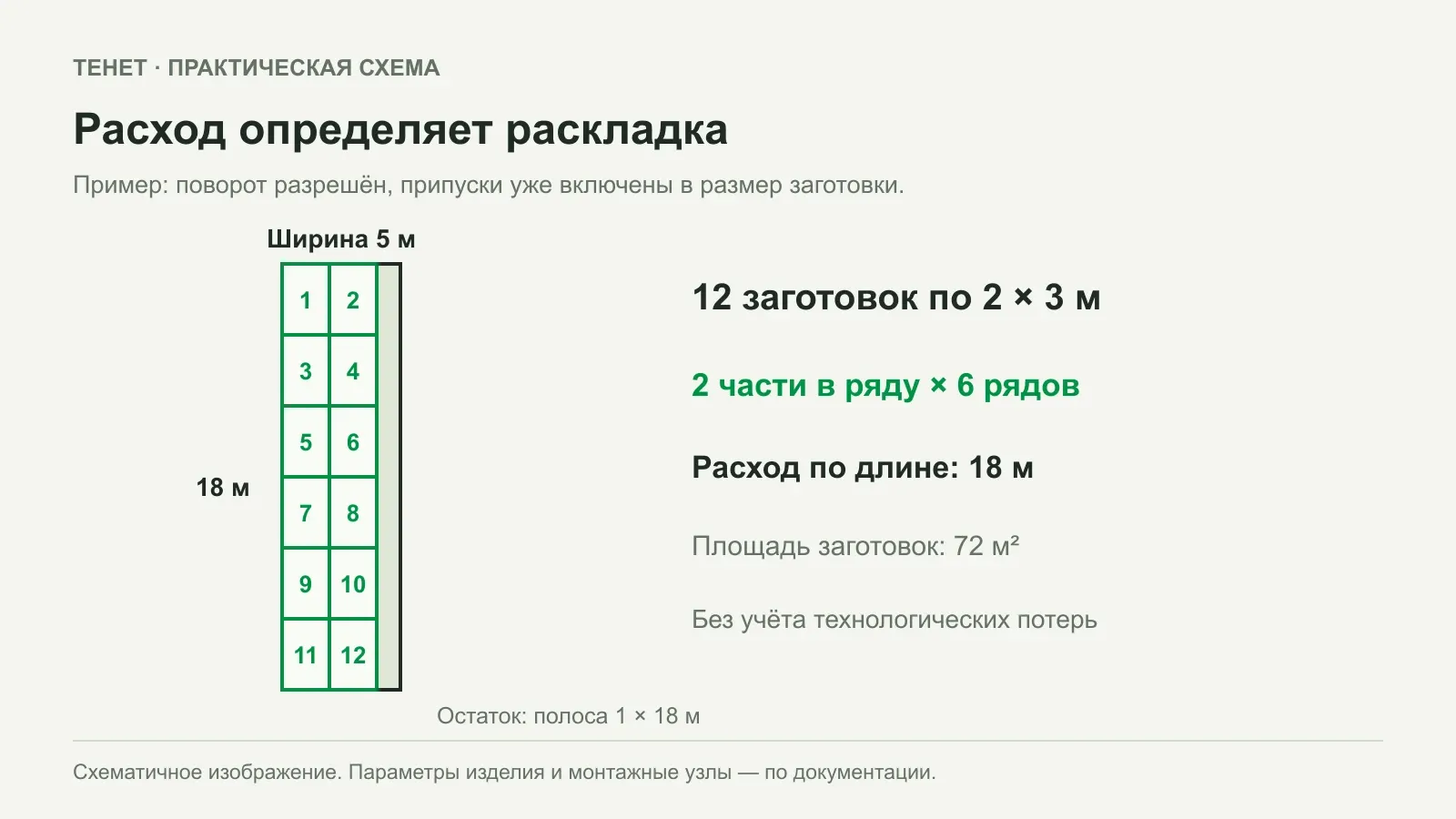

Возьмём учебный заказ: 12 заготовок размером 2 × 3 м, рулон шириной 5 м. Предположим, что поворот разрешён, припуски уже включены в размер заготовки, рабочая ширина подтверждена, а технологические потери на разделение пока не учитываются. Эти условия нужны именно для арифметического сравнения.

В первом варианте по ширине помещаются две заготовки стороной 2 м: 2 + 2 = 4 м. Один ряд занимает 3 м длины. Для 12 частей нужны 6 рядов, то есть 6 × 3 = 18 погонных метров рулона.

Во втором варианте заготовку поворачивают. По ширине 5 м помещается одна сторона 3 м, а ряд занимает 2 м длины. Для 12 частей нужны 12 рядов: 12 × 2 = 24 погонных метра. Для этого однородного заказа первый вариант использует меньшую длину.

Вариант	Частей в ряду	Рядов	Длина материала	Площадь использованного участка рулона
Сторона 2 м поперёк рулона	2	6	18 м	90 м²
Сторона 3 м поперёк рулона	1	12	24 м	120 м²

Суммарная площадь 12 заготовок одинакова: 12 × 2 × 3 = 72 м². Деление 72 м² на ширину 5 м даёт 14,4 м, но такой результат не описывает показанную раскладку целых прямоугольников. Именно поэтому закупку нельзя рассчитывать только по площади.

Для смешанного заказа полезно проверить, можно ли разместить меньшие детали в свободной полосе. Такой вариант строят по фактическому списку размеров; условный «процент экономии» без карты раскроя не нужен.

Учесть остатки

В первом варианте остаётся полоса шириной 1 м вдоль использованных 18 м. Её геометрическая площадь — 18 м². Это не обязательно отход: пригодность зависит от будущих размеров, состояния края и правил работы мастерской.

Разделите остатки на пригодные и непригодные по согласованным критериям. Подпишите фактические размеры полезных частей. Не записывайте длинную узкую полосу просто как «18 м²»: из неё нельзя получить любой прямоугольник такой площади.

Технологические потери, обработку края и запас добавляют отдельно после базовой раскладки. Если заготовке требуется припуск, пересчитайте её наружный размер: даже небольшое изменение может сократить количество деталей по ширине рулона. Прибавлять одинаковый процент к итоговой площади без этой проверки ненадёжно.

Различайте расход и закупочное количество. Учебные 18 погонных метров — длина участка в раскладке, а не обещание продажи любого отрезка. Если поставка идёт целыми рулонами, количество заказа определяют по доступному формату и условиям продажи. Неиспользованная часть рулона остаётся запасом материала и учитывается отдельно от отходов.

Как подписать комплект

После раскроя проверьте количество частей, их размеры и маркировку по заданию. Удобно комплектовать заготовки по получателю или рабочей операции, сохраняя общий номер партии материала. Это уменьшает пересорт, когда несколько людей работают одновременно.

На бирке укажите код задания, размер заготовки, количество, обозначение основы и дату раскроя. Если важна ориентация, сохраните её понятной меткой. Изменённые или спорные части не кладите в комплект без записи: их рассматривают отдельно.

Карта раскроя должна остаться вместе с отчётом: какой рулон использован, сколько длины израсходовано, какие части получены и какие остатки возвращены на хранение. По этим данным следующую партию можно подготовить быстрее, не превращая каждый повторный заказ в новый эксперимент.

Если формат основы ещё не выбран, передайте перечень размеров и количество через раздел материалов для мастерских. Для подбора полезнее таблица заготовок и ограничения на поворот, чем общая просьба «нужна сетка на несколько изделий». Тогда размер рулона можно сравнить с реальной раскладкой до покупки.
