Как рассчитать раскрой упаковочной сетки для серии деталей

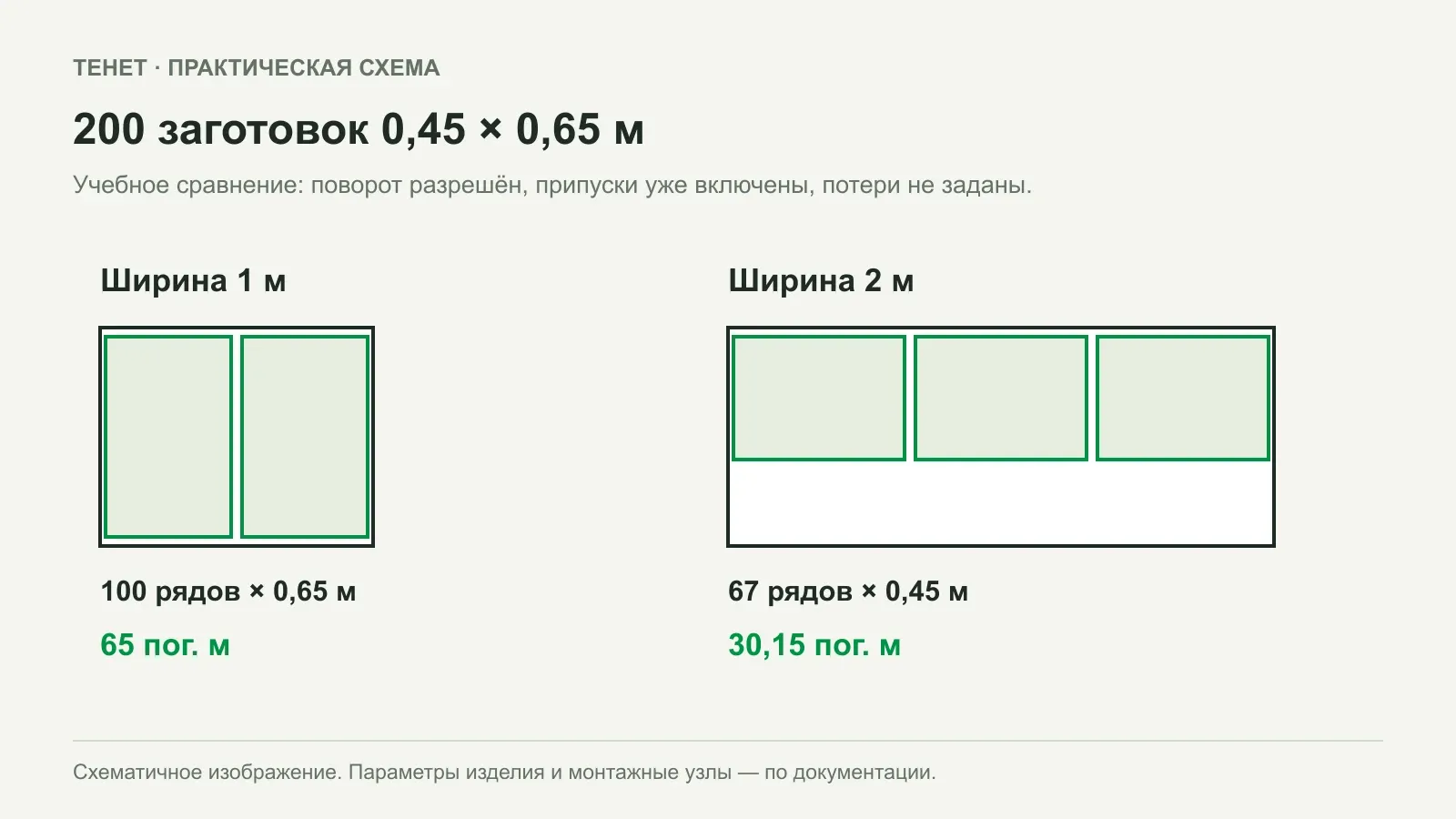

Условное сравнение раскроя 200 заготовок 0,45 × 0,65 м. Поворот разрешён, припуски включены; технологические потери в примере не заданы.

Расход упаковочной сетки для серии деталей лучше определять через проверенную заготовку и схему её размещения в рулоне. Деление общей площади деталей на площадь материала не учитывает ориентацию, ширину, припуски и остатки. Кроме того, заготовка должна сначала пройти проверку в конкретной упаковке: экономный раскрой бесполезен, если деталь остаётся незащищённой в нужном месте.

Здесь рассматривается плоская заготовка из рулонной сетки. Для рукава, сложной объёмной формы или готового упаковочного изделия потребуется другая схема. Числа в примере условные и показывают порядок учёта, а не норму расхода для определённой детали.

Как определить размер заготовки

Начните с зоны, которую необходимо закрыть: вся поверхность, отдельная сторона или место контакта с соседней деталью. Зафиксируйте положение материала в упаковке. Если сетка смещается при сборке, сначала решают вопрос размещения и фиксации, затем утверждают шаблон раскроя.

Полезно изготовить пробную заготовку и проверить её на реальной детали вместе с остальными элементами упаковки. Укажите номер чертежа детали, вариант тары и версию шаблона. При изменении одного из них норма может потребовать пересмотра.

Не заменяйте проверку записью «сетка подходит для упаковки». Назначение категории не устанавливает допустимый контакт с любой поверхностью, химическую совместимость или стойкость упаковки к перевозке. Такие требования относятся к конкретной задаче.

Зафиксируйте форму заготовки на эскизе. Для прямоугольника достаточно двух размеров и обозначения сторон. Для деталей с вырезами нужен шаблон, позволяющий одинаково воспроизводить форму. Измерения и технологические допуски должны быть понятны человеку, который будет выполнять раскрой.

Какие припуски включать в норму

Разделяйте размер закрываемой зоны, предусмотренный припуск и окончательный размер заготовки. Если запас на заворот уже включён в утверждённый шаблон, прибавлять его второй раз при расчёте рулона не нужно.

Отдельно запишите требования к направлению структуры. Возможность повернуть прямоугольник на 90 градусов должна быть подтверждена для выбранного материала и процесса. Разрешённый поворот часто меняет раскладку, но не должен ухудшать работу упаковки.

В карточке шаблона	Пример содержания
Деталь и версия	Код изделия, чертёж или утверждённый образец
Размер заготовки	Длина и ширина после учёта припусков
Ориентация	Поворот разрешён либо ограничен
Технология	Принятый способ получения заготовки
Проверка	Кто и на каком образце подтвердил применение

Технологические потери учитывают по принятому процессу и наблюдениям пробного раскроя. Не назначайте одинаковую надбавку всем материалам без основания. Если измерений пока нет, отделите геометрическую оценку от производственной нормы.

Как сравнить две ширины рулона

Пусть требуется 200 прямоугольников размером 0,45 × 0,65 м. В этом учебном примере припуски уже включены, поворот разрешён, а дополнительные потери при резке не заданы. Сравним рулоны шириной 1 и 2 м.

В рулоне шириной 1 м размещаются две заготовки стороной 0,45 м поперёк. Один ряд занимает 0,65 м по длине. Для 200 заготовок нужны 100 рядов: 100 × 0,65 = 65 погонных метров. Израсходованная площадь исходной полосы составляет 65 м².

В рулоне шириной 2 м можно расположить три заготовки стороной 0,65 м поперёк. Один ряд занимает 0,45 м по длине. Нужно округлить 200 ÷ 3 вверх: получатся 67 рядов и 30,15 погонного метра. В такой раскладке 201 место; последнее можно оставить незаполненным либо учесть дополнительную заготовку отдельно.

Показатель	Рулон 1 м	Рулон 2 м
Заготовок поперёк	2	3
Число рядов	100	67
Расход по длине	65 м	30,15 м
Площадь исходной полосы	65 м²	60,3 м²
Площадь 200 нужных заготовок	58,5 м²	58,5 м²

Площадь полезных частей одинакова: 200 × 0,45 × 0,65 = 58,5 м². Но разница между ней и площадью исходной полосы различается. Во втором варианте нужно также обозначить судьбу 201-го места: дополнительный выпуск нельзя незаметно включать в норму на 200 деталей.

Более широкое полотно в этом примере даёт меньший расход площади на заданную серию. Это ещё не означает меньшую сумму заказа: нужно сравнить доступную длину рулонов, цену, упаковочную кратность и возможность использовать остаток.

Как перейти от раскроя к закупке

Если оба формата поставляются только рулонами по 100 м, закупка по первому варианту составит 100 м², по второму — 200 м². После выделения рассчитанных полос останутся 35 м рулона шириной 1 м либо 69,85 м рулона шириной 2 м. Это складской остаток пригодного формата, а не автоматически списанный отход.

Для сопоставления форматов в каталоге есть упаковочная сетка 1 × 100 м и вариант 2 × 100 м. Учебный расчёт не подтверждает их пригодность для вашей детали: до серийного заказа требуется согласовать материал и упаковочный процесс.

Оцените следующую партию. Если широкий остаток будет использован по уже известному заказу, общая картина закупки изменится. Если таких задач нет, меньший расход при раскрое может сопровождаться большим объёмом материала на складе.

В заявке разделяйте потребность производства и количество закупаемых единиц. Первая связана с числом заготовок, вторая — с форматом поставки. Это помогает объяснить снабжению, почему заказ целого рулона превышает расход текущей серии.

Как закрепить норму после пробной партии

Проведите ограниченный пробный раскрой и сравните план с фактом. Запишите полученное количество, пригодные остатки и причины отклонений. Отдельно отмечайте повреждения материала, ошибки размера и изменения шаблона: эти причины требуют разных решений.

Норма должна относиться к определённой версии заготовки и процессу. В её карточке полезно хранить расход на серию, схему раскладки, формат исходного рулона, дату проверки и ответственного. При замене материала или тары возвращайтесь к проверке упаковки, а не только к арифметике.

Для учёта достаточно связать три документа: утверждённый шаблон, задание на число деталей и ведомость фактического раскроя. Тогда повторный заказ можно посчитать по понятной схеме, а не по памяти мастера о предыдущем рулоне.

Обсудить подбор можно в разделе материалов для производств. Передайте размеры заготовки, количество, условия контакта с деталью и разрешённую ориентацию. Эти данные позволяют сравнить реальные варианты поставки и подготовить образец для проверки до закупки серии.
