Расход кладочной сетки: как составить ведомость по стенам

Учебная ведомость: 11 заготовок общей длиной 45,6 м оставляют 4,4 м от рулона 50 м. Соединения и припуски в исходном условии не заданы.

Расход кладочной сетки считают по утверждённой раскладке армирования: длинам отдельных полос, предусмотренным соединениям и поставочным форматам. Общая площадь стены для этого недостаточна. В разных рядах могут отличаться проёмы, окончания и специальные участки.

Сначала составьте ведомость по стенам, затем разложите заготовки по рулонам. Ниже — учебный пример, который показывает порядок учёта количества. Он не назначает ряды армирования, узлы возле проёмов или применимость сетки к конструкции.

Какие данные взять из проекта

Нужны обозначения стен, развёртки, перечень армируемых зон и конкретный материал. Укажите актуальную версию решения. Если армирование пока обсуждается, счёт количества будет предварительным и не должен выглядеть как готовая спецификация для выполнения работ.

Присвойте код каждой группе одинаковых полос. В таблице отдельно показывайте число заготовок, длину одной и ширину. Это позволяет изменять один участок без пересчёта всей стены по приблизительному коэффициенту.

Поле ведомости	Что в нём записывают
Стена и зона	Привязку к чертежу
Ряд или отметка	Место по принятой раскладке
Полоса	Код и окончательные размеры заготовки
Количество	Число одинаковых частей
Основание	Лист и версия решения

Для иллюстрации примем условную стену А длиной 8 м с четырьмя заданными линиями размещения материала. Две линии непрерывные, две по условиям примера состоят из отдельных участков по сторонам проёма 1,2 м. Никаких дополнительных участков и припусков в этом учебном задании не предусмотрено.

Стена Б имеет длину 6 м и три заданные линии: одну непрерывную и две разделённые проёмом 1 м. Число линий здесь является исходным условием, а не рекомендацией армировать реальную стену с такой частотой.

Как учесть проёмы

Проём нельзя автоматически вычесть из всех рядов. Сначала смотрят конкретную развёртку и узел: проходит ли полоса на этой отметке, где заканчивается и предусмотрены ли дополнительные части. Геометрия пустого места не заменяет решение по конструкции.

В нашем примере проёмы условно расположены по центру. На стене А по сторонам остаётся по 3,4 м, на стене Б — по 2,5 м. Предполагается, что именно такие отдельные заготовки заданы в учебной раскладке; выводить подобное окончание для настоящего проёма из примера нельзя.

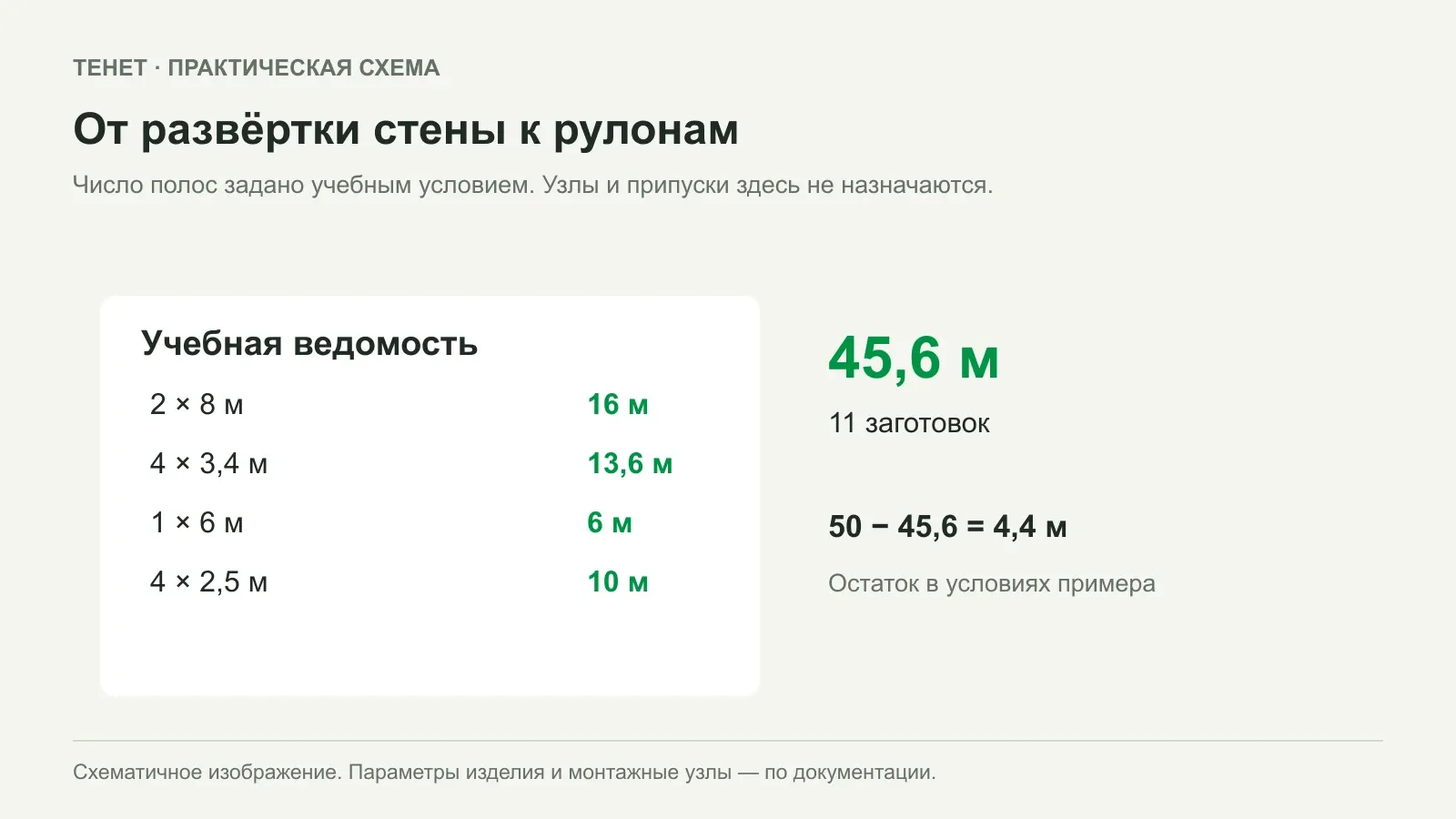

Стена	Заготовки	Суммарная длина
А, две непрерывные линии	2 × 8 м	16 м
А, две линии с проёмом	4 × 3,4 м	13,6 м
Б, одна непрерывная линия	1 × 6 м	6 м
Б, две линии с проёмом	4 × 2,5 м	10 м
Всего	11 отдельных заготовок	45,6 м

Если в реальном узле добавляются участки, окончания или иной проход материала, они получают собственные строки. Не прячьте их в общем запасе, иначе будет трудно проверить, всё ли включено и не посчитана ли одна часть дважды.

Как добавить предусмотренные соединения

Разделяйте геометрическую длину зоны и окончательную длину заготовки. Вторая может включать обработку и соединения, если они заданы решением. Каждый такой участок должен иметь понятное основание и место на схеме.

Не используйте универсальный процент или длину нахлёста для неизвестной сетки. Эти параметры зависят от принятого узла и документации. Возможность соединять короткие остатки также проверяют заранее.

Что добавляется	Как отразить
Соединение двух полос	В конкретных заготовках по узлу
Особое окончание	В размере соответствующей части
Дополнительная зона	Отдельной строкой с привязкой
Резерв	Отдельно от технической потребности

В учебных 45,6 м соединения, припуски и потери не заданы. Поэтому число годится только для проверки арифметики заданного набора. Добавление даже небольших величин может изменить возможность размещения частей в одном рулоне.

Как перевести длины в рулоны

В каталоге есть кладочная сетка 0,5 × 50 м. Если для условного набора согласована ширина 0,5 м и все 11 заготовок вырезаются последовательно без дополнительных потерь, они занимают 45,6 погонного метра. В одном рулоне длиной 50 м останется 4,4 м.

Площадь исходного рулона — 25 м². Площадь выделенных заготовок в нашем упрощённом случае составляет 45,6 × 0,5 = 22,8 м², остатка — 4,4 × 0,5 = 2,2 м². Баланс 22,8 + 2,2 = 25 м² помогает проверить единицы.

Показатель примера	Значение
Длина заготовок	45,6 пог. м
Закупка при данных условиях	1 рулон 0,5 × 50 м
Остаток по длине	4,4 м
Площадь заготовок	22,8 м²
Площадь остатка	2,2 м²

Размер рулона не подтверждает техническую пригодность материала к этой стене. В реальном заказе сначала согласуют изделие и раскладку, затем применяют арифметику. Также учитывают подтверждённую рабочую ширину и условия поставки.

Как проверить итоговую ведомость

Пройдите по каждой стене и отметьте все предусмотренные полосы. Затем проверьте обратную связь: у каждой строки ведомости должно быть место на чертеже. Такой двойной проход помогает обнаружить пропущенные зоны и лишние дубли.

Сверьте единицы в заявке. Погонный метр полосы шириной 0,5 м — не квадратный метр. Количество рулонов и длина материала внутри них также должны быть записаны раздельно, особенно если закупку оформляет другой сотрудник.

Подпишите раскроенные части по стенам и зонам. Остаток сохраните с фактическими размерами и связью с исходной партией. Если проект изменится, будет понятно, какие заготовки остаются подходящими и что требуется пересчитать.

Перед отправкой заказа через раздел сеток для строительства приложите ведомость и актуальную схему. Полезное количество — это не приблизительные метры на площадь кладки, а проверенный набор частей для конкретных стен и согласованных узлов.
