Высота и размер ячейки объёмной георешётки: как читать спецификацию

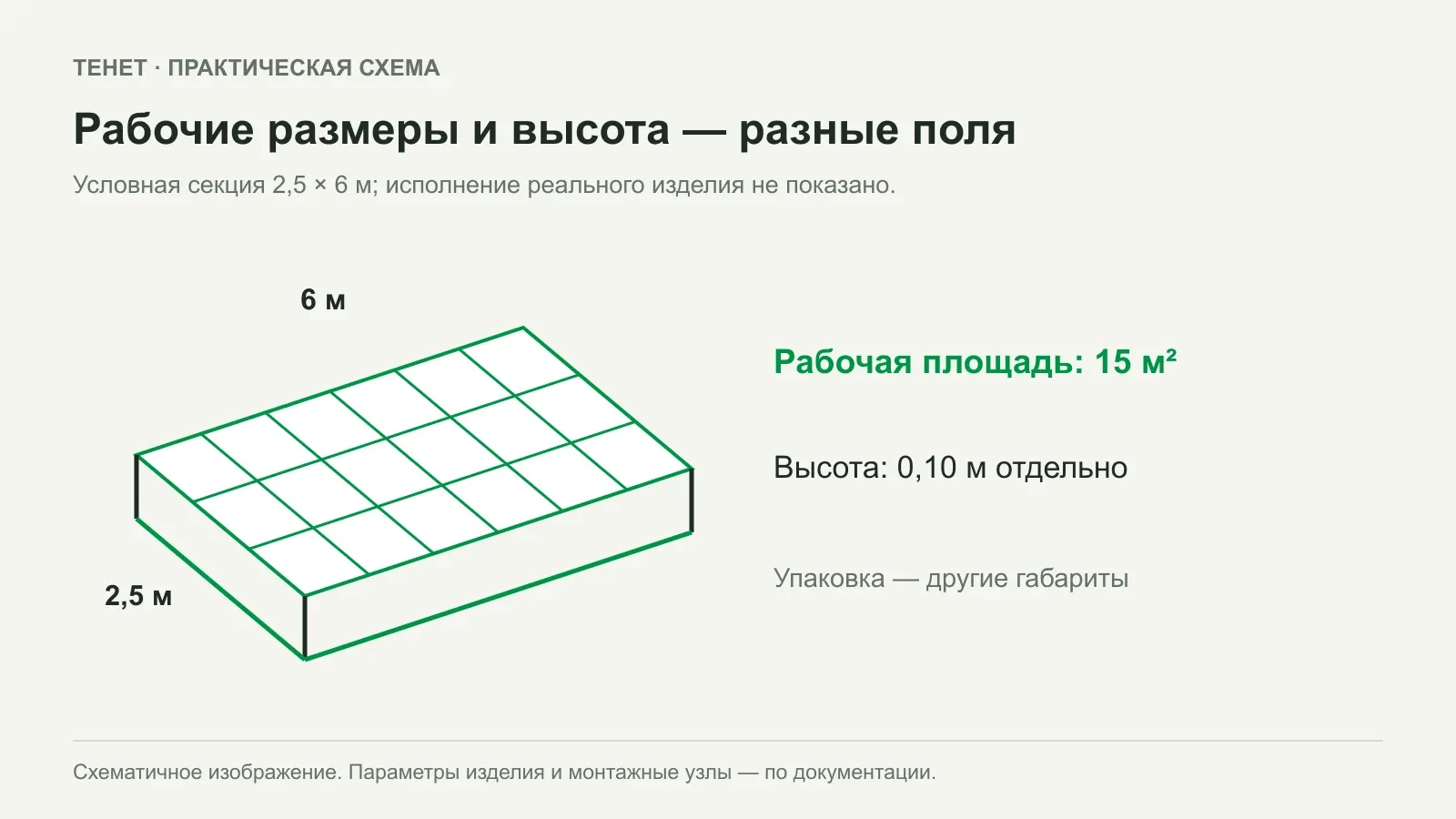

Условная рабочая секция 2,5 × 6 м имеет площадь 15 м²; высота 0,10 м указывается отдельно. Размеры не относятся к товару ТЕНЕТ.

У объёмной георешётки нужно различать высоту ленты, геометрию раскрытой ячейки и рабочие размеры всей секции. Габариты сложенной упаковки не описывают площадь покрытия. Для спецификации используйте чертёж конкретного исполнения с условиями раскрытия, а не размеры, измеренные по фотографии или транспортному месту.

Разделить три состояния изделия

Секция может быть показана в сложенном, частично раскрытом и рабочем состоянии. При визуальном сравнении это принципиально: одна и та же конструкция в разных состояниях выглядит по-разному. Для расчёта площади нужны размеры в принятом рабочем положении.

Сложенные габариты используют для планирования перевозки, хранения и обращения с упаковкой. Их сохраняют в отдельной части ведомости. Если транспортная длина совпала с одним из монтажных размеров, это не повод считать остальные величины взаимозаменяемыми.

Попросите схему с обозначениями сторон и направлением раскрытия. Уточните, как производитель определяет рабочие размеры и к какому исполнению относится чертёж. Нельзя произвольно растянуть секцию до удобной площади и считать полученный размер паспортным.

В заявке лучше писать «рабочий размер секции по чертежу» и отдельно «размер транспортного места». Такая простая формулировка устраняет неоднозначность ещё до коммерческого предложения. Если в документе есть только одна пара размеров без пояснения, её нужно расшифровать.

Прочитать высоту ленты и размер ячейки

Высота ленты описывает вертикальный размер стенки раскрытой ячейки. Размер ячейки в плане относится к её горизонтальной геометрии. Это разные направления измерения. Указание одного числа без названия параметра может привести к поставке другого исполнения.

Сверьте единицы. Условные 100 мм равны 0,10 м; это арифметическое преобразование, а не рекомендация по высоте. Нельзя по одной высоте определить допустимый уклон, нагрузку или вид заполнителя. Эти решения принимают по условиям проекта и характеристикам системы.

Размер ячейки может задаваться способом, который требует чертежа и пояснения. Уточняйте, между какими точками выполняется измерение и в каком состоянии находится секция. Расстояние между соединениями полос и видимый просвет раскрытой ячейки не следует автоматически считать одним параметром.

Обозначение	Где смотреть	Для чего использовать
Высота ленты	Разрез ячейки	Идентификация исполнения и проектная геометрия
Размер ячейки	План с методом измерения	Проверка выбранной конфигурации
Рабочая длина и ширина	Секция в установленном состоянии	Раскладка и площадь
Толщина и структура стенки	Документ конкретного изделия	Сопоставление требований
Габариты упаковки	Упаковочный лист	Логистика, а не площадь монтажа

Проверить площадь раскрытой секции

Если рабочая секция описана прямоугольником, её площадь рассчитывается как произведение рабочих длины и ширины. В учебном примере 2,5 × 6 м дают 15 м². Эти размеры условные и не относятся к конкретному товару ТЕНЕТ. Они служат только для проверки единиц и логики ведомости.

Для той же условной секции высота 0,10 м позволяет получить 1,5 м³ геометрического объёма прямоугольного слоя на площади 15 м². Это не готовый объём заказа заполнителя: стенки, рабочая геометрия, технология, уплотнение и требуемая поверхность рассматриваются отдельно. Нельзя превращать это произведение в универсальную норму расхода.

Если поле имеет вырезы, повороты или переменную ширину, площадь прямоугольной секции ещё не определяет количество закупки. Нужна раскладка с допустимыми способами подрезки и соединения. Недостающий угол или узел примыкания не заполняют условным «средним запасом».

Проверяйте, не указана ли в предложении площадь целой упаковки вместо одной секции. При нескольких секциях в транспортном месте должны быть понятны оба количества. Цена за секцию, за упаковку и за квадратный метр — разные основания сравнения.

Связать размеры с проектом, а не с таблицей догадок

Для выбора исполнения нужны назначение конструкции, грунты, вода, геометрия, заполнитель и иные принятые условия. Высоту и размер ячейки нельзя назначить только по бытовому описанию «небольшой склон» или «обычная парковка». Одни и те же слова могут описывать разные задачи.

Если проект уже содержит позицию, сопоставьте все существенные параметры предложения с требованием. Совпадение рабочей площади недостаточно: другая высота или структура ячейки означает отличие, которое нужно рассмотреть. Не принимайте замену по одному признаку, удобному для продавца.

Сохраните чертёж и его версию вместе со спецификацией. При уточнении размеров обновляют и количество, и раскладку, и связанные части комплекта. Иначе смета будет рассчитана по одной геометрии, а заказ оформлен по другой.

Для склонов дополнительно важны длина по поверхности, границы и узлы закрепления. Общие вопросы перечислены в материале о выборе системы укрепления склона. Геометрическая схожесть двух секций не подтверждает их одинаковую работу в этой системе.

Записать спецификацию без неоднозначных сокращений

В одной строке укажите полное название, точное исполнение, высоту ленты, описание ячейки по чертежу, рабочие размеры, единицу и количество. Документ-основание должен быть доступен вместе с ведомостью. Артикул полезен, но не отменяет расшифровку основных параметров.

Пример учебной записи: «Объёмная секция, исполнение У-01; высота 0,10 м; ячейка по приложенному чертежу; рабочий формат 2,5 × 6 м; 8 секций». Общая номинальная площадь составляет 120 м². Пример не определяет пригодность изделия и не рассчитывает крепления, соединения или заполнитель.

Перед подтверждением поставки сверьте, что поставщик понимает единицу заказа так же: восемь отдельных секций, а не восемь упаковок. Отдельно запросите массу и транспортные габариты мест. Не вычисляйте их из рабочей площади без данных изделия.

В запрос через раздел геосинтетики ТЕНЕТ приложите чертёж и раскладку. Чёткое разделение рабочих и транспортных размеров делает предложение проверяемым и снижает риск ошибки ещё до доставки на объект.
