Размеры дорожной сетки: что означает ячейка, ширина и толщина

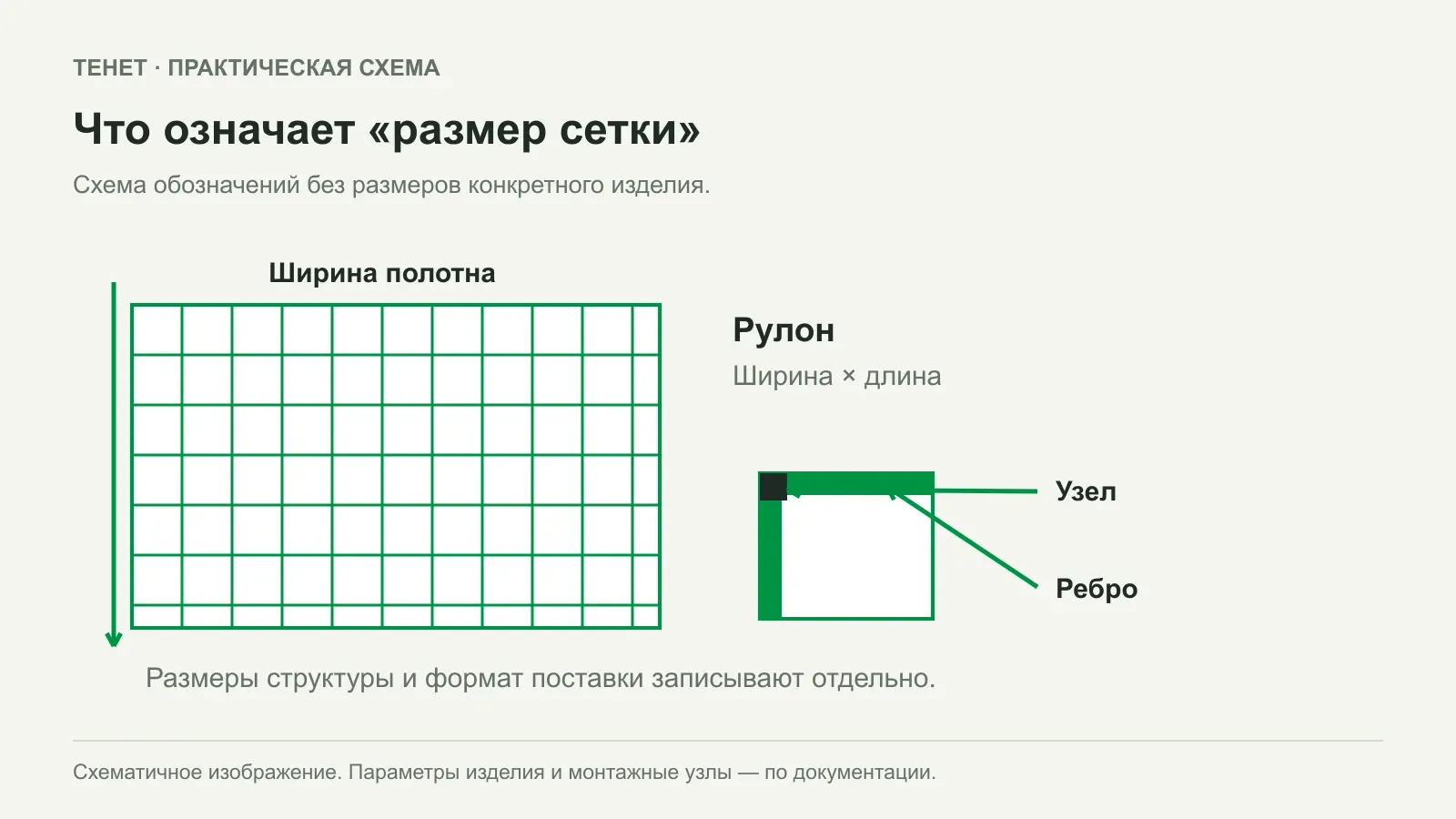

Схема различает формат рулона и элементы геометрии сетки. Пропорции условные, значения конкретного изделия не приведены.

Размер дорожной сетки — это несколько отдельных характеристик: ширина и длина полотна, геометрия отверстий, размеры рёбер и узлов. Их нельзя свести к одному слову «толщина». До сравнения рулонов уточните, что именно измерено и по какому правилу.

Для закупки важно отделить геометрию от эксплуатационных показателей. Два материала с похожими ячейками могут иметь разные свойства и назначение. Эта статья помогает прочитать размерную часть карточки и составить точный запрос; конструкцию дорожной одежды по одним размерам не выбирают.

Какие изделия называют дорожной сеткой

Начните с идентификации материала и его функции в проекте. В торговых названиях рядом встречаются дорожные сетки, плоские георешётки, геосетки для определённых слоёв и объёмные ячеистые системы. Их нельзя сравнивать как рулоны одного изделия только потому, что все применяются при обустройстве дорог или площадок.

Если тип ещё не определён, сначала полезно прочитать сравнение геотекстиля и георешётки. Оно помогает отделить сплошное полотно от решётчатой структуры. Затем вернитесь к требованиям проекта: где расположен материал и какую функцию он должен выполнять.

В каталоге дорожной сетки есть позиции с разной шириной рулона. Серии плоских георешёток вынесены отдельно, в том числе двуосноориентированные георешётки. Название категории удобно для навигации, но окончательную идентификацию проводят по карточке конкретной позиции и её документам.

Сохраните полное обозначение изделия в запросе. Запись «дорожная сетка, 40» оставляет слишком много вариантов: неясны единица, измеряемая часть, материал и формат поставки. Уточнение этих полей обычно полезнее поиска ещё одного общего синонима товара.

Какие размеры указаны

Разделите размеры полотна и ячейки. Ширина и длина рулона обычно нужны для раскладки и закупочного количества. Размер отверстия описывает локальную геометрию сетки. Это разные масштабы, которые следует записывать с единицами в отдельных колонках.

На условном примере рулон 2 × 50 м содержит 100 м² геометрической площади, а 1 × 50 м — 50 м². Это арифметика прямоугольного полотна до раскроя. Полезное покрытие участка может отличаться из-за нахлёстов, стыков и схемы укладки, которые задаются отдельно.

В ассортименте опубликованы дорожная сетка 2 × 50 м и формат 1 × 50 м. Выбор ширины влияет на раскладку; он не является самостоятельным подтверждением пригодности материала для основания или слоя покрытия.

Обозначение	Какой вопрос задать
Ячейка 40 × 40	Это свободное отверстие или другой размер рисунка? Какие единицы?
Ширина рулона	Это номинальное, минимальное или фактическое значение?
Длина полотна	Как она измеряется и какие установлены допуски?
Размер транспортного места	Относится ли число к упакованному рулону, а не к полотну?

Не измеряйте ячейку по масштабу рекламной фотографии. Для ручной проверки важно понимать границы измерения и не деформировать образец. Разница между отверстием и шагом разобрана в статье как измерить ячейку сетки.

Как понимать толщину

У решётчатого изделия могут различаться толщина ребра и толщина узла, где рёбра соединяются. Кроме того, продольное и поперечное ребро могут иметь разные геометрические параметры. Поэтому запрос «дайте сетку толщиной 3 мм» без схемы измерения не всегда однозначен.

Если в задании важна конкретная толщина, запросите схему точки измерения, метод и допуск. Укажите, для чего используется параметр: идентификация изделия, проверка совместимости с узлом или контроль поставки. Это помогает избежать ситуации, когда заказчик измеряет ребро, а поставщик приводит высоту узла.

Не превращайте толщину в универсальный рейтинг качества. Для одного и того же номинального размера могут различаться структура, материал и другие показатели. Сравнение должно учитывать требования к функции изделия, а не только ощущение жёсткости при сгибании образца.

Почему размеры не равны прочности

Геометрия нужна для описания изделия, но не заменяет результаты испытаний. Размер ячейки не сообщает допустимую нагрузку на автомобиль, а ширина рулона не определяет требуемую толщину основания. Такие выводы относятся к работе материала в конструкции и требуют иных исходных данных.

Для технического сравнения рядом с размерами записывают название показателя, единицу, направление и метод проверки. Если для одной серии приведено предельное усилие, а для другой — показатель при определённой деформации, сравнивать их как одинаковые значения нельзя.

Цифры в названии серии тоже не расшифровывают самостоятельно. Например, ТЕНЕТ СД50 — обозначение опубликованной позиции. Значение каждого параметра берут из соответствующей строки документов, а не выводят из названия модели.

При изменении предложенного материала проверяют и размерную, и техническую части спецификации. Совпадение формата 4 × 50 м не закрывает вопрос замены одной серии другой.

Как оформить точный запрос

Начните с функции и позиции проекта, затем перечислите геометрические параметры. Удобный шаблон строки: «изделие и серия; материал; функция слоя; геометрия ячейки с методом определения; ширина и длина; требуемые показатели по указанным методам; документ-основание».

Поля, по которым данных нет, оставляйте открытыми. Запись «толщина — уточнить по схеме изготовителя» честнее, чем случайное число, скопированное из карточки другой сетки. Для предложения аналога поставщик должен видеть, какие параметры обязательны, а какие описывают только предпочтительный формат поставки.

Перед отправкой проверьте единицы: миллиметры у ячейки, метры у полотна, квадратные метры у площади. Отдельно укажите количество рулонов или требуемую площадь. Если расчёт количества ещё предварительный, приложите план раскладки и не маскируйте запас внутри размера изделия.

Через раздел дорожных сеток и геосинтетики можно передать проектную позицию и таблицу требований. Такой запрос позволяет обсуждать конкретные размеры и документы, сохраняя инженерный выбор за тем, кто отвечает за конструкцию.
