Исполнительная документация на геосинтетический слой: что сохранить

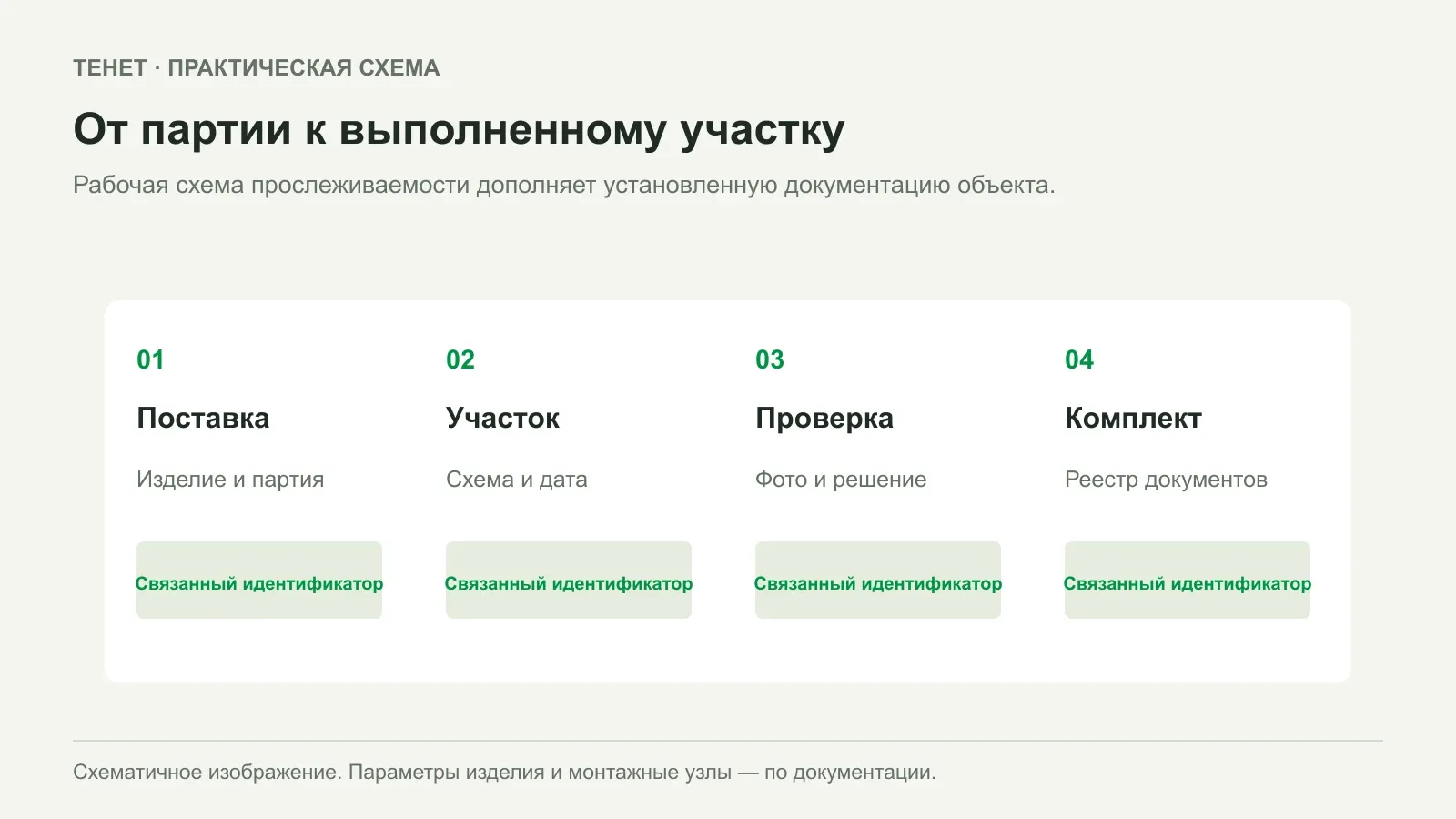

Схема прослеживаемости от поставки до комплекта документов. Она дополняет учёт и не заменяет обязательную исполнительную документацию объекта.

Документы на геосинтетический слой нужно связывать с фактическими участками и партиями материала. Папка паспортов без раскладки не показывает, какой рулон где использован, а фотографии без привязки не объясняют, что на них проверено. Удобный комплект позволяет пройти цепочку от поставки до конкретного закрытого участка.

Ниже — рабочая структура учёта. Состав обязательной исполнительной документации, формы актов и порядок подписания определяют требования объекта и применимые правила. Предлагаемые таблицы помогают собрать сведения для этого процесса, но не заменяют установленный комплект документов.

Какие сведения принять вместе с материалом

На поставке зафиксируйте точное обозначение изделия, количество и единицы, номера партий и документов. Маркировка на упаковке должна позволять сопоставить фактически принятый материал с сопровождающими сведениями.

Разделяйте документ на серию продукции и документ, относящийся к конкретной партии. Их назначение может отличаться. Не переименовывайте общий каталог в «паспорт партии» ради заполнения ячейки: лучше указать реальный вид документа и открытый вопрос.

Запись поставки	Связанные сведения
Поставка П-01	Дата, поставщик, накладная
Изделие	Полное обозначение исполнения
Партия	Номер с маркировки
Упаковочные места	Количество и идентификаторы
Документы	Файл, версия, вид и область действия
Результат проверки	Принято, есть замечание, требуется уточнение

Если рассматриваются ТЕНЕТ СД50 или дорожная сетка 2 × 50 м, используйте точное наименование выбранной позиции в реестре. Разные группы материала не должны сливаться в одну запись «сетка дорожная», теряя идентификацию.

Что записывать при размещении полотен

Подготовьте схему с обозначениями участков, принятыми на объекте. Они должны совпадать с рабочей документацией или иметь понятную таблицу соответствия. Не создавайте отдельную систему названий, которую невозможно сопоставить с чертежом.

По мере работы фиксируйте, какая партия и какие места использованы на участке. Если полотно раскроено на части, каждой существенной части нужна связь с исходным материалом в пределах принятого порядка учёта. Остатки также учитывают, чтобы не назначить один рулон одновременно двум зонам.

Участок	Материал и партия	Дата	Документ раскладки	Примечание
У-01	По реестру поставки	Фактическая	Лист и версия	Замечания или отсутствие замечаний
У-02	По реестру поставки	Фактическая	Лист и версия	Изменения по согласованию

Таблица не назначает ориентацию, соединения или последовательность укладки: эти сведения берут из принятой документации. Важно записать фактическое выполнение так, чтобы его можно было сопоставить с требованием, а не просто отметить факт выдачи материала со склада.

При переходе между этапами сохраняйте границу выполненной зоны. Запись «использовано на дороге» слишком широкая для последующего восстановления истории.

Как связать фотографию со схемой

Для каждого узла или участка полезны общий вид и деталь. Общий кадр показывает место, крупный — проверяемый элемент. Обозначение участка и дата должны быть связаны с файлами в реестре, а при необходимости на снимке используют допустимую маркировку и масштаб.

Не редактируйте фотографию так, чтобы скрыть состояние объекта. Если нужны поясняющие стрелки, сохраните исходный кадр и отдельную аннотированную копию. Подпись должна описывать наблюдение, а не автоматически присваивать выполнению положительный статус.

Пример имени файла: «У-02_дата_узел-03_общий» и «У-02_дата_узел-03_деталь». Это условная система названий; на объекте её можно заменить принятой. Главное, чтобы человек без участия автора смог найти соответствующую точку на схеме.

Для чего снимок	Что должно читаться
Привязка	Участок и окружающие ориентиры
Раскладка	Расположение полотен в проверяемой зоне
Узел	Деталь, к которой относится требование
Изменение	Состояние до и после принятого действия
Закрытие этапа	Граница проверенной зоны

Фотография дополняет контроль, но не подтверждает автоматически скрытые характеристики материала или соблюдение всех требований. Такие сведения берут из соответствующих документов и результатов проверок.

Как сохранить ремонты и согласованные изменения

Каждое изменение связывают с участком, причиной и решением. Если повреждённое полотно заменено, должно быть понятно, какой материал использован вместо него. Если изменена раскладка, сохраняют новую версию и основание её применения.

Не удаляйте старые записи после исправления. Они показывают ход работ и позволяют отличить окончательное состояние от промежуточного. В реестре можно добавить статус «заменено» и ссылку на актуальный документ.

Поле изменения	Что указать
Событие	Что обнаружено или предложено
Привязка	Участок, узел и дата
Основание	Решение уполномоченного участника
Выполнение	Фактические действия и материал
Проверка	Результат и ответственный
Связи	Фото и актуальная версия схемы

Не превращайте произвольную заплату в согласованный ремонт только потому, что она попала на фотографию. Техническое решение по повреждению получают отдельно; журнал фиксирует его выполнение.

Как передать проверяемый комплект

Сделайте оглавление реестра: поставки, документы изделий, участки, фотографии, изменения и предусмотренные акты. Файлы должны открываться, иметь понятные названия и соответствовать ссылкам в таблице. Для передачи лучше использовать стабильный набор версий.

Проведите выборочную обратную проверку. Возьмите участок и найдите его материал, партию, схему, фотографии и решение по замечаниям. Затем возьмите партию и посмотрите, где она использована. Если одна из цепочек обрывается, исправьте реестр до передачи.

Открытые вопросы вынесите отдельно с ответственными. Не подписывайте отсутствующий документ как полученный и не включайте черновую схему без отметки о её статусе. Полноту обязательного комплекта проверяют по перечню, принятому для объекта.

Запрашивая материалы через раздел геосинтетики ТЕНЕТ, заранее укажите требования к сопроводительным документам и идентификации партий. Это позволяет организовать учёт с первой поставки и сохранить связь между закупкой, выполненными работами и передаваемой документацией.
